Звукоизоляция противопожарных ворот

Звукоизоляция противопожарных ворот: классы, материалы и нормативные требования

Звукоизоляция противопожарных ворот — параметр, который часто упускают при подборе конструкции. Между тем для производственных цехов, серверных, медицинских учреждений и офисов уровень шума регламентируется санитарными нормами, а противопожарная преграда не должна их нарушать.

В этой статье — как устроена звукоизоляция ворот, какие классы существуют, какие материалы применяются и какие нормативы действуют.

Зачем нужна звукоизоляция противопожарных ворот

Противопожарные ворота устанавливаются в проёмах между помещениями с разным функциональным назначением. Если по одну сторону — шумное производство, а по другую — офис или диспетчерская, конструкция должна одновременно:

• сдерживать распространение огня и дыма при пожаре (предел огнестойкости EI);
• снижать уровень шума в штатном режиме (индекс звукоизоляции Rw).

Эти две функции не конфликтуют, но требуют разных решений в конструкции полотна. Огнестойкость обеспечивается термоизоляцией и терморасширяющимися уплотнителями. Звукоизоляция — массой полотна, многослойностью и герметичностью притворов.

Нормативная база

Требования к шуму в помещениях регулируются:

• СП 51.13330.2011 «Защита от шума» — устанавливает допустимые уровни звукового давления для разных категорий помещений.
• СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки» — санитарные нормы.
• ГОСТ 27296-2012 «Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций» — методика испытаний.
• ГОСТ 31173-2016 «Блоки дверные стальные» — требования к испытаниям, в том числе по звукоизоляции.

Индекс звукоизоляции Rw измеряется в децибелах (дБ) и показывает, насколько конструкция снижает уровень шума. Чем выше Rw — тем лучше звукоизоляция.

Классы звукоизоляции противопожарных ворот

Единой классификации «классов» звукоизоляции для ворот нет — есть диапазоны значений Rw, которые достигаются разными конструкциями.

Важно: индекс Rw для противопожарных ворот всегда ниже, чем для акустических дверей того же размера. Это связано с тем, что направляющие, вал и короб создают дополнительные пути передачи звука (так называемые «мостики холода» и «акустические мосты»).

Из чего складывается звукоизоляция

1. Масса полотна

Основной фактор. Закон массы: удвоение массы конструкции даёт прирост звукоизоляции примерно на 6 дБ. Поэтому тяжёлые полотна с термоизоляцией (15–25 кг/м²) звукоизолируют лучше лёгких.

2. Многослойность

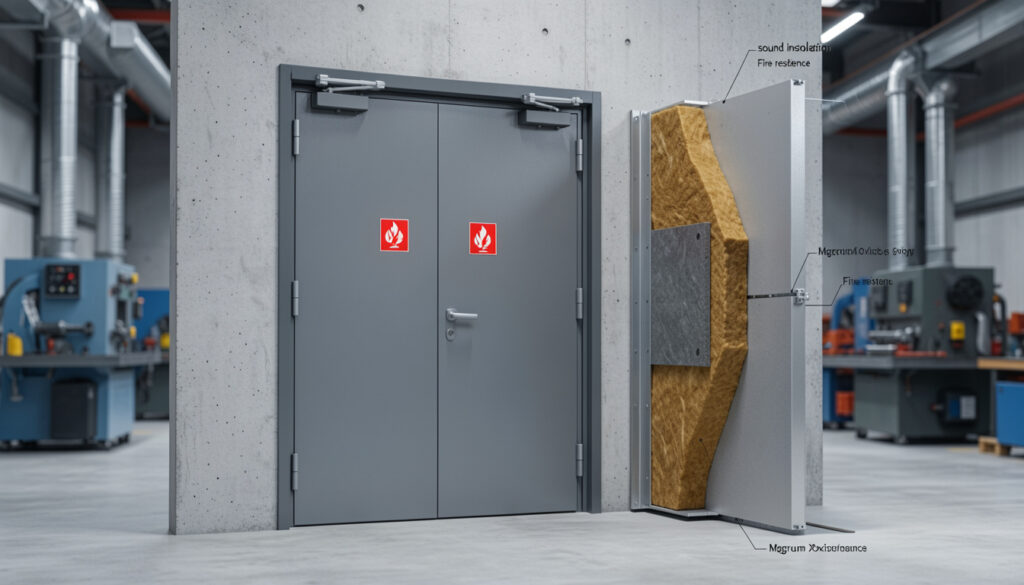

Однослойное полотно резонирует на определённых частотах. Многослойная конструкция с разными по плотности и жёсткости слоями гасит резонансы. Типовая схема:

• наружный стальной лист 1–2 мм;
• слой базальтовой ваты 50–100 мм;
• внутренний стальной лист 1–2 мм;
• при необходимости — дополнительный акустический слой (например, мембрана).

3. Герметичность притворов

Щели сводят на нет любую звукоизоляцию. Зазор 1 мм по периметру снижает Rw на 5–10 дБ. Поэтому в противопожарных воротах применяются:

• терморасширяющиеся уплотнители (они же работают как акустические);
• магнитные или механические прижимы;
• порог с уплотнением.

4. Направляющие и короб

Металлические направляющие передают звук в обход полотна. Для снижения этого эффекта применяются:

• виброразвязка между направляющими и строительными конструкциями;
• заполнение полостей направляющих звукопоглощающим материалом;
• разрыв акустического моста в местах крепления.

Нормы шума для разных помещений

Допустимые уровни звука (эквивалентный уровень, дБА) по СП 51.13330.2011 и СН 2.2.4/2.1.8.562-96:

Как пользоваться таблицей: если по одну сторону ворот уровень шума 80 дБА, а по другую требуется 60 дБА — разница 20 дБА. Значит, Rw ворот должен быть не менее 20–25 дБ с запасом на монтажные погрешности.

Реальные примеры

Пример 1. Производственный цех — офис.
Источник шума: компрессорная установка, 85 дБА. Требование в офисе: 60 дБА. Разница: 25 дБ. Установлены распашные ворота EI 60 с трёхслойным полотном (сталь 1,5 мм + базальтовая вата 80 мм + сталь 1,5 мм), Rw = 32 дБ. Замер после монтажа: 58 дБА в офисе.

Пример 2. Серверная — коридор.
Источник шума: вентиляция серверной, 70 дБА. Требование в коридоре: 50 дБА. Разница: 20 дБ. Установлены откатные ворота EI 60 с двухслойным полотном и виброразвязкой направляющих, Rw = 35 дБ. Замер после монтажа: 48 дБА в коридоре.

Что влияет на звукоизоляцию после монтажа

Даже идеальная конструкция теряет в звукоизоляции, если монтаж выполнен с ошибками:

• Зазоры между коробом и стеной — заполняются монтажной пеной с последующей герметизацией.
• Неплотное прилегание полотна к полу — регулируется утяжелительной планкой или порогом.
• Жёсткое крепление направляющих к стене — создаёт акустический мост. Решается через виброразвязку.
• Отсутствие уплотнителей в притворе — обязательный элемент, без него Rw падает на 5–10 дБ.

Итог

Звукоизоляция противопожарных ворот — это не отдельная опция, а результат конструкции: массы полотна, многослойности, герметичности притворов и правильного монтажа. Для подбора ворот под конкретный объект нужно знать:

• уровень шума источника;
• допустимый уровень в защищаемом помещении;
• требуемый предел огнестойкости.

Разница между этими параметрами определяет, какой индекс Rw нужен и какая конструкция подойдёт.
