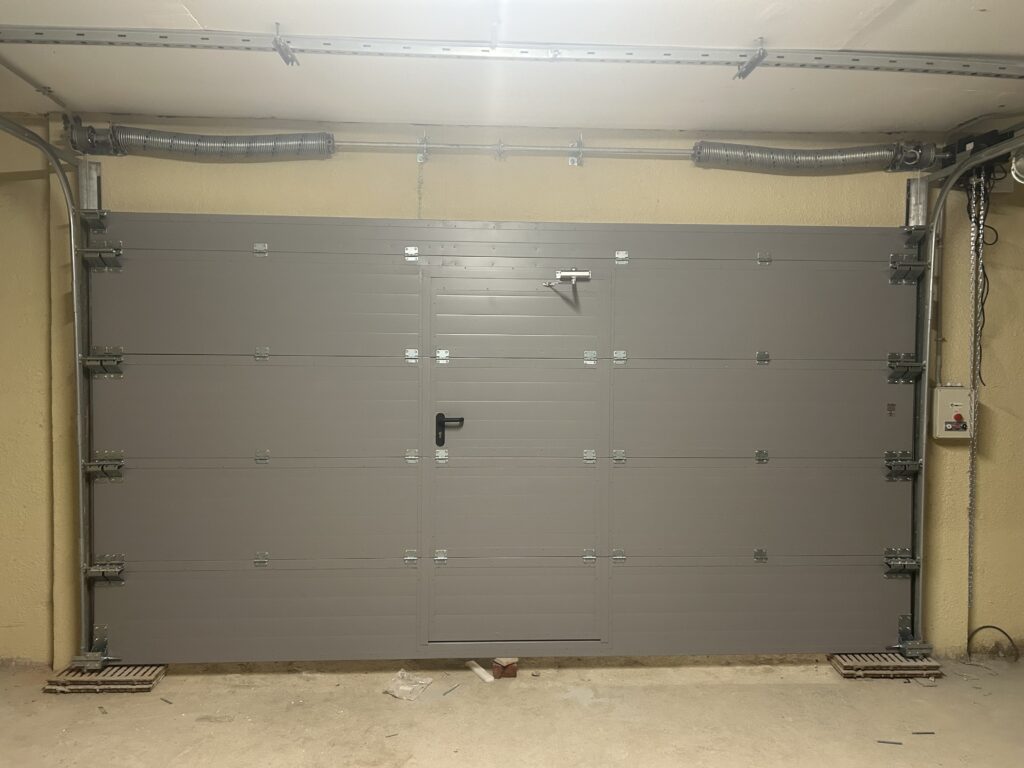

Секционные противопожарные ворота EI 60

Что означает предел огнестойкости EI60

Маркировка EI60 описывает два предельных состояния конструкции. Буква E обозначает потерю целостности. Буква I — потерю теплоизолирующей способности. Цифра 60 указывает время в минутах, в течение которого ворота сохраняют обе функции.

Противопожарная конструкция сохраняет целостность и ограничивает проникновение тепла в противоположную от пожара зону в течение 60 минут. Огневые испытания проводятся в аккредитованных лабораториях по методикам ГОСТ Р 53307. Класс EI60 подтверждается сертификатом соответствия нормам ТР ЕАЭС.

Класс EI60 обеспечивает достаточное время для эвакуации людей и прибытия пожарных расчётов. Для объектов с более высокими требованиями доступны классы EI90 и EI120.

Область применения противопожарных секционных ворот

Секционные противопожарные ворота EI60 устанавливаются в проёмах зданий и сооружений различного назначения.

Производственные объекты:

• заводы и фабрики;

• машиностроительные предприятия;

• деревообрабатывающие производства;

• цеха пищевого производства.

Складские помещения:

• складские комплексы и терминалы;

• логистические центры;

• книгохранилища и архивы.

Общественные здания:

• торгово-развлекательные центры;

• выставочные комплексы;

• театры, кинотеатры, концертные залы.

Объекты транспортной инфраструктуры:

• аэропорты и вертолётные площадки;

• железнодорожные вокзалы;

• паркинги и гаражи.

Социальные объекты:

• школы и вузы;

• больницы и поликлиники;

• спортивные комплексы и стадионы.

Противопожарные секционные ворота EI60 применяются в проёмах, где требуется разделение пожарных отсеков при сохранении возможности ежедневной эксплуатации проезда.

Для каких проёмов подходят ворота EI60

Секционные противопожарные ворота EI60 изготавливаются под индивидуальные размеры проёма. Стандартные габариты варьируются в широком диапазоне:

• ширина проёма: от 2000 до 5500 мм;

• высота проёма: от 2000 до 5800 мм.

Максимальная площадь ворот составляет 17 м² для серии ProFire и 30 м² для ProFire Max. Максимальная масса полотна достигает 700 кг для ProFire и 1250 кг для ProFire Max.

Возможно изготовление ворот под нестандартные размеры. Все габариты согласовываются на этапе проектирования после выезда замерщика на объект.

Основные преимущества секционных противопожарных ворот

Секционные противопожарные ворота EI60 обладают рядом преимуществ перед другими типами конструкций.

Экономия пространства. Полотно поднимается вверх и собирается под потолком. Ворота не занимают место перед проёмом и не требуют бокового пространства для отката.

Высокая огнестойкость. Конструкция сертифицирована по классу EI60 и выдерживает воздействие огня в течение 60 минут.

Надёжность и долговечность. Ресурс циклов открывания достигает 25 000 циклов.

Герметичность. Противопожарные уплотнители по периметру полотна предотвращают проникновение дыма и пламени.

Автоматическое управление. Ворота оснащаются электроприводом и интегрируются с системой пожарной сигнализации.

Тепло- и звукоизоляция. Панели с базальтовым наполнителем обеспечивают дополнительную теплоизоляцию и звукоизоляцию до 24 дБ.

Конструкция противопожарных ворот EI60

Конструкция секционных противопожарных ворот EI60 включает несколько основных элементов, обеспечивающих огнестойкость и надёжность.

Полотно из негорючих теплоизолированных панелей

Полотно секционных противопожарных ворот EI60 состоит из стальных сэндвич-панелей. Панели изготавливаются из двух стальных листов с двухсторонним оцинкованным покрытием. Внутреннее пространство заполняется негорючей базальтовой минеральной ватой плотностью 120–140 кг/м³.

Толщина панели составляет 60 мм или 80 мм. Вес одного квадратного метра полотна достигает 22 кг/м². Такая конструкция исключает деформацию при нагреве и гарантирует сохранение защитных свойств в течение 60 минут.

Элементы, обеспечивающие огнестойкость конструкции

Противопожарная конструкция включает несколько ключевых элементов.

Противопожарный лабиринт устанавливается в оголовках панелей. Он представляет собой стальные трубы с гипсоволокнистыми плитами.

Терморасширяющаяся лента размещается по периметру полотна. При нагреве до температуры 150 °C лента вспенивается и герметизирует зазоры.

Запирающие крюки блокируют полотно в закрытом положении и исключают зазоры.

Стальная монтажная рама входит в базовую комплектацию.

Боковые направляющие и уплотнительные контуры

Направляющие профили изготавливаются из оцинкованной стали толщиной 2 мм. Уплотнительные контуры установлены в трёх зонах: между секциями, по нижней кромке полотна и по периметру проема.

По периметру ворот крепится резиновый уплотнитель и терморасширяющаяся лента. Уплотнители из морозостойкого EPDM-каучука сохраняют эластичность при температурах до -45 °C.

Торсионный механизм и уравновешивающая система

Торсионная система с пружинами обеспечивает плавный подъём и опускание полотна. Система балансировки включает одно- или двухвальную конструкцию.

Для серии ProFire Max применяется система «вал-привод» без балансировки полотна. Рабочий ресурс торсионного механизма составляет 25 000 циклов для ProFire и 15 000 циклов для ProFire Max.

Защитный кожух и огнестойкие комплектующие

Все металлические компоненты проходят антикоррозийную обработку. Фурнитура изготавливается из нержавеющей стали с порошковым покрытием. Ходовые ролики диаметром 46 мм или 72 мм обеспечивают плавный ход полотна.

Механизм открывания и закрывания ворот

Секционные противопожарные ворота EI60 оснащаются автоматизированной системой управления. Ворота работают только в автоматическом режиме и закрываются без участия человека.

Как работают противопожарные ворота при пожаре

При срабатывании системы пожарной сигнализации ворота автоматически закрываются. Процесс закрывания не зависит от наличия электроэнергии. Электромагнит удержания отключается, и створки закрываются под действием противовесов. Звуковая и световая индикация предупреждает людей о начале движения.

Автоматическое закрывание при срабатывании пожарной сигнализации

Автоматическое закрывание интегрируется с системой пожарной сигнализации. При срабатывании датчиков дыма или температуры сигнал поступает на блок управления. Ворота закрывают проход с заданной скоростью. Система обеспечивает 60 минут защиты от распространения огня и дыма.

Варианты управления противопожарными воротами

Для автоматизации противопожарных ворот предлагаются электроприводы.

Электропривод HS140-S-PF обеспечивает плавный старт и остановку, регулировку скорости и ускоренное закрытие при пожаре.

Приводы серии Targo с блоком управления CU-TR или CU-TR-B также доступны для заказа.

Ручное открывание предусмотрено на случай отключения электроэнергии. Расцепитель привода отсоединяет редуктор и даёт возможность поднять полотно вручную.

Базовая комплектация противопожарных ворот

Базовая комплектация секционных противопожарных ворот EI60 включает необходимые элементы для установки и эксплуатации:

• полотно из стальных сэндвич-панелей с базальтовым утеплителем;

• направляющие шины и роликовые опоры;

• терморасширяющиеся уплотнители по периметру;

• монтажную раму с термолентой;

• запирающие крюки;

• торсионный механизм с пружинами;

• комплект крепежа и монтажных элементов;

• паспорт изделия и сертификаты соответствия.

Базовая комплектация рассчитана на автоматическое управление.

Дополнительная комплектация и функциональные опции

Для расширения функциональности секционных противопожарных ворот EI60 доступны дополнительные опции:

• Калитка для прохода персонала без открывания основных створок.

• Остекление полотна для визуального контроля за пространством за воротами.

• Противопожарный люк для прокладки пожарных рукавов и коммуникаций.

• Система фотоэлементов для предотвращения травматизма при закрывании.

• Сигнальные лампы для предупреждения о движении створок.

• Резервный источник питания для работы при отключении электроэнергии.

• Усиленная конструкция для проёмов с повышенными ветровыми нагрузками.

Опции заказываются отдельно и согласовываются на этапе проектирования.

Противопожарные ворота с калиткой

Секционные противопожарные ворота EI60 с калиткой оснащаются встроенной дверью в полотне. Калитка предназначена для экстренной эвакуации персонала при пожаре и для штатного прохода в рабочее время.

Исполнения калитки:

• с порогом — наличие нижней опорной планки для герметичности;

• без порога — удобно для перемещения тележек и инвалидных колясок;

• ручка «антипаника» — для эвакуационных выходов;

• доводчик — для плавного и бесшумного закрывания.

Калитка сертифицирована как часть общего изделия и не снижает класс огнестойкости EI60.

Варианты монтажа секционных ворот

Секционные противопожарные ворота EI60 монтируются несколькими способами. Выбор типа монтажа зависит от размеров проёма и высоты притолоки.

Требования к подготовке проема

Перед установкой секционных противопожарных ворот EI60 необходимо подготовить проём.

Геометрия проёма:

• высота проёма: от 2000 до 6000 мм;

• ширина проёма: от 2000 до 6000 мм.

Притолока:

• расстояние от верха проёма до потолка — не менее 650 мм.

Боковые расстояния:

• от края проёма до боковой стены — не менее 300 мм.

Глубина помещения:

• от края проёма до внутренней стены — более H+700 мм.

Поверхность плоскостей проёма должна быть ровной и гладкой. Перепад уровня пола по всей длине проёма — не более 1 см.

Монтаж за проемом, в проеме и внутри помещения

Стандартный монтаж применяется при высоте притолоки от 850 мм.

Высокий монтаж с верхним расположением вала применяется в помещениях с высокими потолками. Высота притолоки — от 2050 мм.

Высокий монтаж с нижним расположением вала применяется в помещениях с высокими потолками. Высота притолоки — от 2280 мм.

Вертикальный монтаж с верхним расположением вала оптимален, если высота притолоки превышает высоту проёма на 850 мм или более.

Вертикальный монтаж с нижним расположением вала применяется, если высота притолоки превышает высоту проёма на 500 мм или более.

Габариты и технические характеристики ворот EI60

Технические параметры секционных противопожарных ворот EI60 определяют их эксплуатационные свойства.

Максимальные размеры полотна и ограничения конструкции

Требования к месту установки и зоне отката

Для правильной установки секционных противопожарных ворот EI60 необходимо подготовить место монтажа:

• требуемое место в верхней части проёма: минимум 550 мм;

• требуемое место со стороны монтажа электропривода: минимум 450 мм;

• минимальное боковое пространство: 300 мм.

Цвета и варианты отделки панелей

Секционные противопожарные ворота EI60 окрашиваются в различные цвета и оттенки.

Базовые цвета:

• серо-белый, близкий к RAL 9002;

• шоколадный, близкий к RAL 8017.

Дополнительные цвета:

• более 200 оттенков по каталогу RAL.

Текстура панелей:

• гладкая текстура;

• микроволна — сэндвич-панель визуально разделена тонкими полосами.

Выбор цвета и текстуры согласовывается с заказчиком на этапе заказа.

Соответствие нормативным требованиям и пожарным сертификатам

Секционные противопожарные ворота EI60 имеют полный пакет разрешительной документации. Основной документ — сертификат соответствия требованиям технического регламента Евразийского экономического союза ТР ЕАЭС «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

Сертификат подтверждает предел огнестойкости EI60. Огневые испытания проводятся в аккредитованных лабораториях. Протоколы испытаний содержат информацию о фактическом времени сопротивления огню и результатах измерений теплоизолирующей способности.

Документы действительны на территории Российской Федерации. Наличие полного пакета документации гарантирует беспроблемную сдачу объекта в эксплуатацию.

Документы на противопожарные секционные ворота

Секционные противопожарные ворота EI60 сопровождаются полным пакетом документов:

• сертификат соответствия нормам ТР ЕАЭС;

• протоколы огневых испытаний по ГОСТ Р 53307;

• паспорт изделия с указанием технических характеристик;

• руководство по эксплуатации;

• акт выполненных работ.

Все документы действительны на территории Российской Федерации и принимаются органами государственного пожарного надзора.

Особенности эксплуатации ворот EI60

Правильная эксплуатация секционных противопожарных ворот EI60 продлевает срок их службы и гарантирует работоспособность в экстренной ситуации.

Техническое обслуживание и проверка работоспособности

Рекомендации по эксплуатации:

• проводить техническое обслуживание не реже одного раза в год;

• проверять работу замков и задвижек ежемесячно;

• очищать направляющие и ролики от пыли и грязи;

• смазывать подвижные элементы специальной смазкой;

• проверять целостность уплотнителей и при необходимости заменять их.

Техническое обслуживание выполняется специалистами сервисной службы.

Что делать при срабатывании противопожарной автоматики

При срабатывании противопожарной автоматики ворота закрываются автоматически. После устранения причин возгорания ворота открываются вручную или с помощью электропривода. Перед повторным использованием необходимо проверить работу всех механизмов.

Срок службы и гарантийные обязательства

Срок службы секционных противопожарных ворот EI60 составляет не менее 20 лет. Рабочий ресурс — 15 000–25 000 циклов подъёма-опускания.

Гарантия на конструкцию и монтажные работы — до 5 лет. Гарантия действует со дня продажи товара. В течение гарантийного срока производитель устраняет дефекты, вызванные производственным браком.

Как выбрать противопожарные ворота для объекта

Выбор секционных противопожарных ворот EI60 требует учёта нескольких параметров.

Категория объекта. Определите категорию помещения по пожарной опасности. Для объектов с 1-й и 2-й степенью огнестойкости требуется класс EI60 или выше.

Размеры проёма. Измерьте ширину и высоту проёма. Учтите высоту притолоки и боковые расстояния.

Тип монтажа. Выберите подходящий тип монтажа в зависимости от высоты притолоки.

Дополнительные опции. Определите необходимость калитки, остекления, люка и других опций.

Условия эксплуатации. Учтите температурный режим, влажность и интенсивность использования.

Какие параметры нужны для расчета стоимости

Для расчёта стоимости секционных противопожарных ворот EI60 необходимы:

• размеры проёма (ширина и высота);

• высота притолоки;

• боковые расстояния;

• тип стен;

• высота потолка;

• требования проекта;

• наличие дополнительных опций.

Окончательная стоимость рассчитывается после выезда замерщика на объект.

Изготовление, поставка и монтаж ворот

Процесс изготовления и поставки секционных противопожарных ворот EI60 включает следующие этапы:

1. Заявка. Оставьте заявку на сайте или по телефону.

2. Консультация. Менеджер уточнит предварительные требования.

3. Замер. Специалист выезжает на объект для точных расчётов.

4. Согласование. Подготовка коммерческого предложения с фиксированной ценой.

5. Договор и оплата. Подписание договора и внесение оплаты.

6. Изготовление. Производство ворот по индивидуальным размерам.

7. Доставка. Доставка на объект автотранспортом.

8. Монтаж. Установка силами квалифицированных специалистов.

9. Приёмка работ. Проверка работоспособности и получение документов.

Средняя продолжительность монтажа — 4–6 часов. Вся продукция сопровождается паспортами качества и сертификатами.
