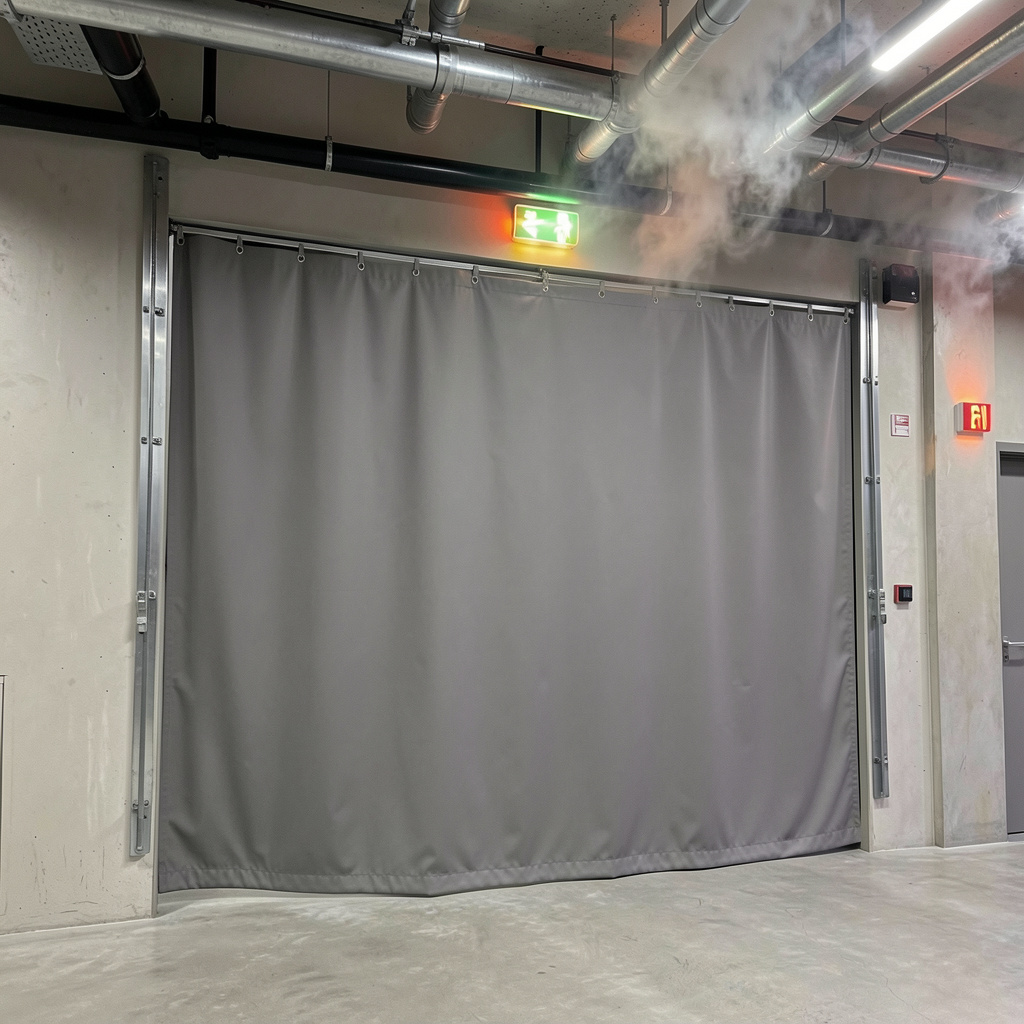

Противодымные шторы Е 180

Класс огнестойкости EI180

Обозначение EI180 расшифровывается следующим образом: буква E обозначает потерю целостности, I — потерю теплоизолирующей способности. Цифра 180 указывает время в минутах, в течение которого конструкция сохраняет обе функции — 180 минут или 3 часа. Это максимальный класс огнестойкости для противопожарных штор, который позволяет использовать их на особо ответственных объектах с высокими требованиями к пожарной безопасности.

Достижение класса EI180 невозможно без использования водяного орошения. В отличие от классов EI60 и EI90, где многослойное полотно с термоактивным слоем обеспечивает защиту за счет собственных свойств, класс EI180 требует активного охлаждения полотна водой. Система орошения подает воду на поверхность шторы, предотвращая перегрев и разрушение материала. Расход воды составляет 7,3 литра в минуту на погонный метр проема, что гарантирует эффективное охлаждение на протяжении всего времени воздействия огня.

Класс EI180 подтвержден сертификатом соответствия требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 043/2017. Протоколы огневых испытаний, проведенных в аккредитованных лабораториях, подтверждают способность конструкции сохранять свои защитные свойства в течение 180 минут при стандартном температурном режиме.

Конструкция и материалы

Противопожарные шторы EI180 состоят из нескольких ключевых элементов, каждый из которых выполняет свою функцию в обеспечении огнестойкости.

Защитный короб, устанавливаемый над проемом, изготавливается из оцинкованной стали и служит для размещения вала с намотанным полотном. Внутри короба установлен стальной вал, на который наматывается полотно при подъеме. В нижней части полотна закреплена утяжелительная планка, обеспечивающая плотное прилегание шторы к полу при опускании. По бокам проема устанавливаются направляющие шины, в которых перемещается полотно.

Основной элемент конструкции — многослойное гибкое полотно, изготовленное из высококачественного материала Firetex 1100 производства Германии. Это кремнеземная ткань, армированная нержавеющей проволокой, что обеспечивает высокую прочность и термостойкость. Плотность материала составляет от 440 до 660 граммов на квадратный метр, толщина — 0,63 миллиметра. Материал выдерживает температуру до 1100 градусов Цельсия, не выделяет токсичных веществ при нагреве и не поддерживает горение. Все материалы имеют сертификаты пожарной безопасности.

Направляющие шины изготавливаются из оцинкованной стали с антикоррозийным покрытием и имеют П-образный профиль, обеспечивающий надежное удержание полотна и герметичное прилегание.

Система орошения

Система водяного орошения является ключевым элементом для достижения класса EI180. Она обеспечивает охлаждение полотна в условиях пожара, предотвращая его разрушение и сохраняя теплоизолирующие свойства.

Орошение осуществляется односторонне — вода подается на поверхность полотна со стороны, обращенной к источнику огня. Вода подается от спринклерных или дренчерных систем пожаротушения, которые подключаются к существующему водопроводу здания. Расход воды составляет 7,3 литра в минуту на каждый погонный метр ширины проема. Это обеспечивает равномерное охлаждение полотна по всей площади и гарантирует сохранение защитных свойств в течение 180 минут.

Система орошения активируется автоматически при срабатывании пожарной сигнализации и опускании шторы. Вода поступает на полотно в течение всего времени воздействия огня, предотвращая перегрев и разрушение материала. После ликвидации пожара подача воды прекращается.

Принцип работы

Противопожарные шторы EI180 функционируют в автоматическом режиме, обеспечивая надежное срабатывание при пожаре.

В штатном режиме полотно намотано на вал в защитном коробе над проемом и практически невидимо, что сохраняет архитектурный облик помещения. При возникновении пожара система автоматически активируется: блок управления получает сигнал от датчиков пожарной сигнализации и подает команду на опускание шторы.

Опускание полотна происходит под действием силы тяжести, что исключает зависимость от электропитания в критический момент. Скорость опускания составляет 0,15 метра в секунду, что обеспечивает быстрое перекрытие проема. После опускания активируется система орошения, подающая воду на полотно для его охлаждения.

Для обеспечения работы автоматики при отключении электроэнергии блок управления оснащается резервным источником питания — аккумуляторной батареей, которая обеспечивает автономную работу до 72 часов. Это соответствует требованиям первой категории электропитания для систем противопожарной защиты.

Интеграция с системой пожарной сигнализации здания осуществляется через сухой контакт, что обеспечивает совместимость с любыми системами, установленными на объекте. Дополнительно могут устанавливаться автономные термодатчики для срабатывания без внешней сигнализации.

Габаритные размеры

Противопожарные шторы EI180 изготавливаются в широком диапазоне размеров для перекрытия любых проемов.

Стандартная линейка включает шторы шириной до 12 метров и высотой до 8 метров. Размеры короба в стандартном исполнении: 150 на 150 миллиметров или 200 на 220 миллиметров в зависимости от габаритов шторы.

Для объектов с особо крупными проемами доступна премиальная линейка: ширина до 30 метров и более, высота до 10 метров. В премиальном исполнении размеры короба увеличиваются до 245 на 310 миллиметров для размещения более мощного вала и привода.

Возможно изготовление нестандартных размеров по индивидуальному заказу. Все размеры согласовываются на этапе проектирования и фиксируются в спецификации после выезда замерщика на объект.

Дополнительные опции

Для расширения функциональности противопожарных штор EI180 доступен ряд дополнительных опций, заказываемых отдельно.

Дверь-лазейка представляет собой небольшой проем в полотне шторы для пешеходного доступа. Она предназначена для использования в нештатных ситуациях, когда необходимо пройти через перекрытый проем. Важно отметить, что дверь-лазейка не должна располагаться на путях эвакуации, так как это не предусмотрено требованиями пожарной безопасности для данного типа конструкций.

Окраска короба и направляющих по шкале RAL позволяет подобрать цвет элементов в соответствии с интерьером объекта. Короб, установленный над проемом, может быть окрашен в цвет потолка или стен, что делает его практически незаметным. Стандартное исполнение — серый или белый цвет.

Сферы применения

Противопожарные шторы EI180 востребованы на объектах с высокими требованиями к пожарной безопасности и длительным временем эвакуации.

Торговые и развлекательные центры используют шторы EI180 для разделения пожарных отсеков в атриумах, холлах и переходах между зонами. Класс EI180 обеспечивает достаточное время для эвакуации посетителей и персонала.

Паркинги и автостоянки монтируют шторы EI180 на въездных группах и между этажами для предотвращения распространения огня и дыма. Длительное время защиты позволяет обеспечить безопасность автомобилей и инфраструктуры.

Складские и логистические центры устанавливают шторы на проемах между складскими зонами с высокой пожарной нагрузкой. Класс EI180 гарантирует сохранность товарно-материальных ценностей в течение длительного времени.

Производственные объекты с высокой пожарной нагрузкой используют шторы для разделения участков и обеспечения времени для ликвидации возгорания.

Объекты культурного назначения — театры, музеи, библиотеки — используют шторы для защиты ценных экспонатов и обеспечения эвакуации посетителей.

Медицинские учреждения устанавливают шторы для обеспечения безопасности пациентов и персонала, нуждающихся в длительном времени для эвакуации.

Лифтовые проемы, тамбур-шлюзы и переходы между помещениями также являются типовыми местами установки противопожарных штор EI180.

Преимущества производства в Казани

Работа с заводом-изготовителем в Казани дает заказчикам из Республики Татарстан ряд значимых преимуществ.

Первое — полный цикл производства. Мы выполняем все этапы: от проектирования и раскроя материалов до пошива полотна, сборки короба и монтажа автоматики. Это обеспечивает контроль качества на каждом этапе и сокращает сроки изготовления.

Второе — сертифицированная продукция. Все изделия имеют действующие сертификаты соответствия ТР ЕАЭС 043/2017 и проходят регулярные огневые испытания в аккредитованных лабораториях. Это гарантирует, что шторы действительно обладают заявленными защитными характеристиками.

Третье — оперативная техническая поддержка. Замерщик выезжает на объект в Казани или в любом районе Республики Татарстан в согласованное время. Монтажные бригады работают по графику, согласованному с заказчиком. В случае гарантийных случаев или необходимости сервисного обслуживания наши специалисты находятся в том же часовом поясе и приезжают на вызов в кратчайшие сроки.

Четвертое — срок изготовления от 3 до 6 недель в зависимости от сложности заказа и габаритов шторы. Индивидуальные размеры согласовываются и не требуют дополнительных затрат.

Пятое — полный пакет документов. Мы предоставляем сертификаты соответствия ТР ЕАЭС 043/2017, протоколы огневых испытаний, паспорта изделий и исполнительную документацию, необходимую для сдачи объекта в эксплуатацию. Все документы принимаются инспекцией государственного пожарного надзора без замечаний.

На все изделия предоставляется гарантия на механическую часть, полотно и автоматику. При наступлении страхового случая мы оперативно производим ремонт или замену деталей в рамках гарантийных обязательств.

Как заказать противопожарные шторы EI180 в Москве, Казани и других регионах РФ

Процесс заказа начинается с заполнения опросного листа, в котором указываются размеры проема, требуемый класс огнестойкости, тип системы орошения, тип привода и дополнительные опции. На основании этих данных наши инженеры подготавливают чертеж общего вида с указанием всех узлов и крепежных элементов.

Следующий этап — выезд замерщика на объект для уточнения геометрии проема, состояния несущих конструкций и согласования точек крепления короба и направляющих. По итогам замера формируется финальная спецификация с точными размерами каждого элемента.

После подписания договора и внесения предоплаты начинается производство. Все этапы выполняются в одном цехе, что гарантирует стабильное качество. По завершении изготовления изделие проходит контроль на заводском стенде: проверяются геометрия короба, работа вала, герметичность полотна и функционирование автоматики.

Готовые шторы доставляются автотранспортом в любую точку РФ. При необходимости организуется монтаж силами наших бригад с применением специализированного инструмента и оснастки. Монтаж выполняется в строгом соответствии с проектом производства работ и требованиями завода-изготовителя.

Для получения консультации по подбору противопожарных штор EI180, предварительного расчета стоимости или заказа выезда замерщика оставьте заявку на сайте или свяжитесь с нашим отделом продаж. Мы подготовим коммерческое предложение с учетом всех ваших требований и сроков строительства.
