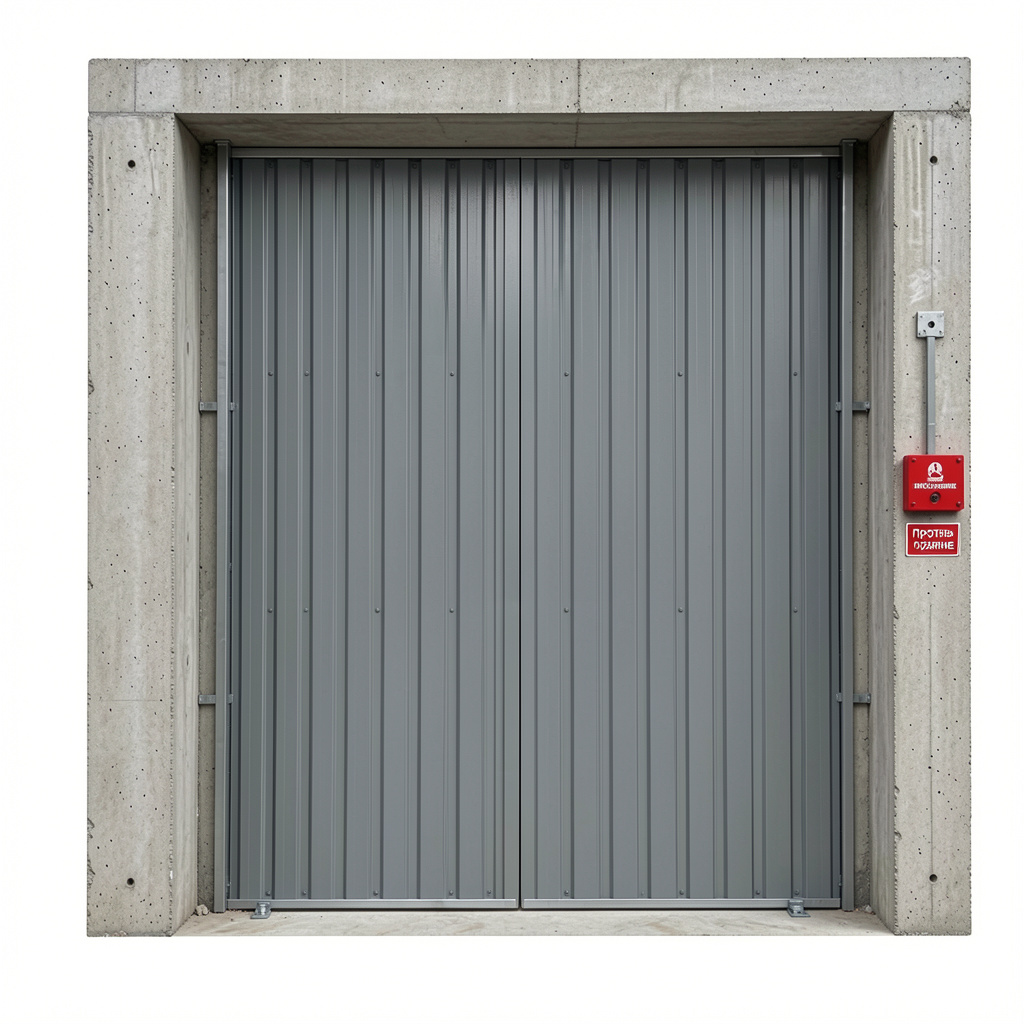

Противопожарные подъемные секционные ворота

Подъемные секционные противопожарные ворота — это современное решение для объектов, где важна каждая минута при пожаре и каждый сантиметр полезного пространства. В отличие от распашных или откатных конструкций, секционные ворота при открывании поднимаются вертикально вверх, собираясь под потолком. Они не занимают место перед проёмом и не требуют бокового пространства для отката створок.

За 12 лет работы мы установили более 400 секционных противопожарных ворот на объектах по всей России. Склады, производственные цеха, торговые центры, паркинги, ангары — везде, где нужна надёжная противопожарная преграда и при этом важно сохранить пространство для манёвра техники. И каждый раз заказчики выбирают секционные ворота по одной причине: они решают две задачи одновременно — безопасность и эргономику.

Давайте разберёмся, как устроены секционные противопожарные ворота, чем отличаются классы огнестойкости и как выбрать оптимальную конструкцию для вашего объекта.

Что такое подъемные противопожарные ворота

Подъемные противопожарные ворота — это конструкция, состоящая из нескольких горизонтальных секций (панелей), соединённых между собой шарнирными петлями. При открывании секции поднимаются вверх по направляющим и собираются под потолком. В закрытом состоянии полотно образует сплошную противопожарную преграду.

Главные особенности:

• Полотно движется вертикально, не занимая пространство перед проёмом.

• Конструкция сертифицируется по классам огнестойкости EI 60, EI 90 и EI 120.

• Ворота оснащаются автоматическим приводом и интегрируются с системой пожарной сигнализации.

• При пожаре ворота закрываются автоматически, без участия человека.

Из нашего опыта: секционные ворота выбирают для объектов, где каждый метр площади на счету. Склады с узкими проездами, производственные цеха с плотной расстановкой оборудования, паркинги с ограниченным пространством для манёвра — везде секционные ворота оказываются оптимальным решением.

Где применяются огнестойкие подъемные ворота

Противопожарные подъемные секционные ворота устанавливаются в проёмах зданий и сооружений различного назначения.

Производственные объекты:

• машиностроительные заводы;

• деревообрабатывающие производства;

• химические предприятия;

• цеха пищевой промышленности.

Складские помещения:

• складские комплексы и терминалы;

• логистические центры;

• холодильные склады.

Общественные здания:

• торгово-развлекательные центры;

• выставочные комплексы;

• спортивные сооружения.

Объекты транспортной инфраструктуры:

• паркинги и подземные гаражи;

• аэропорты и вокзалы;

• ангары для техники.

Из нашего опыта: чаще всего секционные ворота заказывают для складов (40% заказов), производственных цехов (30%) и паркингов (15%). Остальные 15% приходятся на торговые центры, спортивные объекты и другие общественные здания.

Преимущества подъемно-секционных противопожарных ворот

Подъемно-секционные противопожарные ворота обладают рядом преимуществ перед другими типами конструкций.

Из нашего опыта: главное преимущество, которое отмечают заказчики, — экономия пространства. На складах и в цехах каждый квадратный метр используется для хранения или производства. Секционные ворота не «съедают» это пространство, в отличие от распашных или откатных конструкций.

Конструкция противопожарных подъемных ворот

Конструкция секционных противопожарных ворот включает несколько основных элементов, каждый из которых работает на защиту от огня.

Из чего состоит огнестойкое полотно ворот

Полотно секционных ворот состоит из стальных сэндвич-панелей, соединённых между собой шарнирными петлями. Каждая панель представляет собой двухслойную стальную обшивку с внутренним заполнением из негорючего базальтового утеплителя повышенной плотности.

Толщина панели составляет 60 мм или 80 мм. Вес одного квадратного метра полотна — 22 кг/м². Такая конструкция исключает деформацию при нагреве и гарантирует сохранение защитных свойств в течение заявленного времени.

Негорючие сэндвич-панели и теплоизоляционный наполнитель

Панели изготавливаются из двух стальных листов с двухсторонним оцинкованным покрытием. Внутреннее пространство заполняется негорючей базальтовой минеральной ватой плотностью 120–140 кг/м³.

Почему это важно: При пожаре сталь нагревается, но базальтовая вата не горит и не плавится. Она задерживает тепло, не давая ему передаваться на другую сторону. Чем выше класс огнестойкости, тем плотнее вата и толще панель.

Направляющие, балансировочный механизм и элементы крепления

Направляющие профили изготавливаются из оцинкованной стали толщиной 2 мм. Торсионная система с пружинами обеспечивает плавный подъём и опускание полотна. Система балансировки включает одно- или двухвальную конструкцию.

Для серии ProFire Max применяется система «вал-привод» без балансировки полотна. Рабочий ресурс торсионного механизма составляет 25 000 циклов для ProFire и 15 000 циклов для ProFire Max.

Уплотнители, терморасширяющиеся ленты и защита от дыма

По периметру ворот крепится резиновый уплотнитель и терморасширяющаяся лента. При нагреве до температуры 150 °C лента вспенивается и герметизирует зазоры между секциями и рамой.

Уплотнители из морозостойкого EPDM-каучука сохраняют эластичность при температурах до -45 °C. Противопожарный лабиринт в оголовках панелей дополнительно блокирует проникновение пламени.

Из нашего опыта: Уплотнители — это не опция, а обязательный элемент. Мы видели объекты, где экономили на уплотнителях. В результате при пожаре дым проходил через зазоры, и люди не могли эвакуироваться.

Противопожарные ворота с окнами и калиткой

Секционные противопожарные ворота могут оснащаться дополнительными элементами.

Калитка встраивается в полотно ворот и предназначена для экстренной эвакуации персонала при пожаре и для штатного прохода в рабочее время.

Исполнения калитки:

• с порогом — для герметичности;

• без порога — удобно для перемещения тележек и инвалидных колясок;

• ручка «антипаника» — для эвакуационных выходов;

• доводчик — для плавного и бесшумного закрывания.

Остекление полотна обеспечивает визуальный контроль за пространством за воротами без их открывания. Светопрозрачное заполнение составляет не более 25% от площади проёма.

Противопожарный люк служит для прокладки пожарных рукавов и других коммуникаций. Стандартный размер люка — 200×200 мм.

Калитка, окно и люк сертифицированы как часть общего изделия и не снижают класс огнестойкости ворот.

Как работает автоматическое закрывание ворот при пожаре

Процесс срабатывания секционных противопожарных ворот автоматизирован. Человек не должен принимать решение — ворота закрываются сами.

1. Срабатывает датчик дыма или температуры в системе пожарной сигнализации.

2. Сигнал поступает на блок управления ворот.

3. Электромагнит удержания отключается.

4. Полотно опускается под действием противовесов.

5. Процесс закрывания не зависит от наличия электроэнергии.

Важный нюанс: Электромагнит удержания питается от сети, но при отключении питания он отключается, и ворота закрываются механически. Это гарантирует срабатывание даже при полном обесточивании здания.

Мы всегда проверяем этот механизм при пусконаладке. Бывает, что заказчик просит отключить автоматическое закрывание «чтобы не мешало». Мы отказываемся. Это противоречит требованиям пожарной безопасности.

Предел огнестойкости EI 60 и EI 90: что означают обозначения

Маркировка EI описывает два предельных состояния конструкции. Буква E обозначает потерю целостности. Буква I — потерю теплоизолирующей способности. Цифра указывает время в минутах, в течение которого ворота сохраняют обе функции.

Из нашего опыта: класс EI 60 заказывают в 60% случаев — это самый востребованный вариант. EI 90 — в 30% случаев. EI 120 — оставшиеся 10%, это всегда сложные объекты с высокими требованиями.

Важно: Класс огнестойкости определяет не производитель, а проект. В проектной документации всегда указано, какой предел огнестойкости требуется для противопожарных преград на вашем объекте.

Размеры и допустимые габариты проема

Секционные противопожарные ворота изготавливаются под индивидуальные размеры проёма.

Стандартные габариты:

• ширина проёма: от 2000 до 5500 мм;

• высота проёма: от 2000 до 5800 мм.

Для серии ProFire Max:

• ширина проёма: от 2000 до 5500 мм;

• высота проёма: от 2000 до 5500 мм.

Возможно изготовление ворот под нестандартные размеры. Все габариты согласовываются на этапе проектирования после выезда замерщика на объект.

Требования к проему для установки ворот

Перед установкой секционных противопожарных ворот необходимо подготовить проём.

Геометрия проёма:

• высота проёма: от 2000 до 6000 мм;

• ширина проёма: от 2000 до 6000 мм.

Притолока:

• расстояние от верха проёма до потолка — не менее 650 мм.

Боковые расстояния:

• от края проёма до боковой стены — не менее 300 мм.

Глубина помещения:

• от края проёма до внутренней стены — более H+700 мм.

Поверхность плоскостей проёма должна быть ровной и гладкой. Перепад уровня пола по всей длине проёма — не более 1 см.

Варианты монтажа подъемных противопожарных ворот

Секционные противопожарные ворота монтируются несколькими способами. Выбор типа монтажа зависит от размеров проёма и высоты притолоки.

Стандартный монтаж применяется при высоте притолоки от 850 мм.

Высокий монтаж с верхним расположением вала применяется в помещениях с высокими потолками. Высота притолоки — от 2050 мм.

Высокий монтаж с нижним расположением вала применяется в помещениях с высокими потолками. Высота притолоки — от 2280 мм.

Вертикальный монтаж с верхним расположением вала оптимален, если высота притолоки превышает высоту проёма на 850 мм или более.

Вертикальный монтаж с нижним расположением вала применяется, если высота притолоки превышает высоту проёма на 500 мм или более.

Автоматика и системы управления воротами

Стандартная комплектация секционных противопожарных ворот включает электропривод с цепной или червячной передачей. Привод оснащается встроенным устройством плавного пуска и остановки, что снижает динамические нагрузки на направляющие и увеличивает ресурс механизма.

Варианты управления:

• стационарный кнопочный пост у входа;

• радиопультовый передатчик;

• интеграция в общую систему диспетчеризации здания.

Для безопасности персонала ворота оснащаются фотоэлементами на уровне нижней кромки. При пересечении светового луча процесс закрывания останавливается.

Подключение к системе пожарной сигнализации

Автоматическое закрывание интегрируется с системой пожарной сигнализации. При срабатывании датчиков дыма или температуры сигнал поступает на блок управления. Ворота закрывают проход с заданной скоростью.

Важно: Подключение к системе пожарной сигнализации должно выполняться квалифицированными специалистами. Мы проверяем эту связь при пусконаладке и выдаём акт выполненных работ.

Ручное открывание и аварийное закрывание

Аварийное открывание вручную предусмотрено на случай отключения электроэнергии. Расцепитель привода позволяет отсоединить редуктор и поднять полотно вручную с помощью барабана и троса.

Когда это нужно:

• при отключении электроэнергии;

• при неисправности электропривода;

• для доступа аварийных служб в нештатных ситуациях.

Мы всегда проверяем работу ручного механизма при сдаче ворот. Это критически важная функция, которая может спасти жизнь при пожаре.

Дополнительная комплектация противопожарных ворот

Для расширения функциональности доступны дополнительные опции:

• Калитка для прохода персонала.

• Остекление полотна для визуального контроля.

• Противопожарный люк для прокладки коммуникаций.

• Система фотоэлементов для предотвращения травматизма.

• Сигнальные лампы для предупреждения о движении створок.

• Резервный источник питания для работы при отключении электроэнергии.

• Усиленная конструкция для проёмов с повышенными ветровыми нагрузками.

• Обогрев направляющих для работы при экстремально низких температурах.

Опции заказываются отдельно и согласовываются на этапе проектирования.

Цвета и варианты отделки по каталогу RAL

Секционные противопожарные ворота окрашиваются в различные цвета и оттенки.

Базовые цвета:

• RAL 9003 (белый);

• RAL 9006 (серебристый);

• RAL 7004 (серый);

• RAL 1014 (бежевый).

Дополнительные цвета:

• RAL 6005 (зелёный);

• RAL 5005 (синий);

• RAL 7016 (антрацит);

• RAL 3000 (красный);

• RAL 3005 (бордовый).

Выбор цвета согласовывается с заказчиком на этапе заказа. Нестандартные цвета по каталогу RAL доступны с небольшой наценкой.

Как выбрать подъемные противопожарные ворота

Выбор секционных противопожарных ворот требует учёта нескольких параметров.

Какие параметры влияют на выбор ворот

Размеры проёма. Измерьте ширину и высоту проёма. Учтите высоту притолоки и боковые расстояния.

Класс огнестойкости. Определите требуемый предел огнестойкости по проектной документации.

Тип монтажа. Выберите подходящий тип монтажа в зависимости от высоты притолоки.

Дополнительные опции. Определите необходимость калитки, остекления, люка и других опций.

Условия эксплуатации. Учтите температурный режим, влажность и интенсивность использования.

Как определить необходимый предел огнестойкости

Предел огнестойкости определяется категорией помещения по пожарной опасности.

EI 60 — для складов, производственных цехов и логистических центров.
EI 90 — для торговых центров, административных зданий и объектов с постоянным пребыванием людей.
EI 120 — для химических производств, нефтебаз и особо ответственных объектов.

Важно: Если в проекте указан EI 90, ставить EI 60 нельзя — это нарушение. Если в проекте EI 60, можно поставить EI 90, но это неоправданные затраты.

Как подобрать ворота по размерам проема и условиям эксплуатации

1. Измерьте ширину и высоту проёма.

2. Проверьте высоту притолоки (расстояние от верха проёма до потолка).

3. Оцените боковые расстояния (место для направляющих).

4. Определите интенсивность использования (количество циклов в день).

5. Учтите климатические условия (температура, влажность).

Наш замерщик проверяет все эти параметры на месте и помогает подобрать оптимальную конструкцию.

Когда нужны ворота с калиткой или смотровыми окнами

Калитка нужна, если:

• через ворота регулярно проходит персонал;

• важно сохранять температуру в помещении, не открывая основные створки;

• требуется дополнительный эвакуационный выход.

Смотровые окна нужны, если:

• требуется визуальный контроль за пространством за воротами;

• важно естественное освещение.

Из нашего опыта: калитку заказывают в 50% секционных ворот. Остекление — в 15%.

Документы и сертификаты на противопожарные ворота

Секционные противопожарные ворота сопровождаются полным пакетом документов:

• сертификат соответствия требованиям ТР ЕАЭС 043/2017;

• протоколы огневых испытаний по ГОСТ Р 53307;

• паспорт изделия с указанием технических характеристик;

• руководство по эксплуатации;

• акт выполненных работ.

Документы действительны на территории Российской Федерации и принимаются органами государственного пожарного надзора.

Требования к сертификации и подтверждению огнестойкости

Соответствие ворот требованиям пожарной безопасности подтверждается сертификатом соответствия. Для получения сертификата проводятся:

1. Огневые испытания — образцы ворот испытываются на огнестойкость по ГОСТ Р 53307.

2. Оценка теплоизолирующей способности — измерение температуры на необогреваемой поверхности.

3. Проверка целостности — оценка сохранения формы и отсутствия сквозных трещин.

4. Оформление сертификата — выдача документа на партию ворот.

Важно: Сертификат действителен в течение срока, указанного в документе. При изменении конструкции или материалов требуется повторная сертификация.

Доставка и установка подъемных противопожарных ворот

Этапы изготовления, поставки и монтажа

Процесс изготовления и установки секционных противопожарных ворот включает следующие этапы:

1. Заявка. Вы оставляете заявку на сайте или звоните нам.

2. Консультация. Мы уточняем тип объекта, размеры проёма, требуемый класс огнестойкости.

3. Замер. Наш специалист выезжает на объект, снимает точные размеры, оценивает состояние стен и проёма.

4. Расчёт. Готовим коммерческое предложение с фиксированной ценой.

5. Договор. Подписываем договор, вы вносите оплату.

6. Изготовление. Производим ворота по вашим размерам.

7. Доставка. Доставляем ворота на объект автотранспортом.

8. Монтаж. Устанавливаем ворота силами наших бригад.

9. Приёмка. Проверяем работу всех механизмов, передаём документы.

Сроки производства и установки ворот

Срок изготовления: от 5 до 10 рабочих дней в зависимости от сложности заказа.

Срок монтажа: 4–6 часов для стандартного проёма. Для сложных объектов — до 2 дней.

Срок доставки:

• по Москве и области — 1–2 дня;

• в регионы России — от 5 дней.

Стоимость подъемных противопожарных ворот

Из чего складывается цена огнестойких ворот

Стоимость секционных противопожарных ворот зависит от нескольких факторов.

1. Класс огнестойкости (EI 60, EI 90, EI 120). Чем выше класс, тем дороже. Увеличение с EI 60 до EI 90 добавляет примерно 15–20% к стоимости.

2. Размеры проёма. Чем шире и выше проём, тем больше материалов. Самые дорогие — проёмы шириной более 4 метров и высотой более 4 метров.

3. Серия ворот. ProFire дешевле ProFire Max.

4. Дополнительные опции. Калитка, остекление, автоматика, обогрев увеличивают стоимость.

5. Монтаж. Сложность установки зависит от типа стен, высоты потолков и необходимости подготовительных работ.

Гарантия, обслуживание и эксплуатация

Гарантия на конструкцию — до 5 лет. Гарантия на замки и комплектующие — до 3 лет.

Срок службы — не менее 20 лет. Рабочий ресурс — 15 000–25 000 циклов подъёма-опускания.

Рекомендации по эксплуатации:

• проводить техническое обслуживание не реже одного раза в год;

• проверять работу замков и задвижек ежемесячно;

• очищать направляющие и ролики от пыли и грязи;

• смазывать подвижные элементы специальной смазкой;

• проверять целостность уплотнителей и при необходимости заменять их.

Техническое обслуживание выполняется специалистами сервисной службы.

Типичные ошибки при выборе и монтаже противопожарных ворот

За 12 лет мы видели много ошибок. Вот пять самых частых.

Ошибка 1. Неправильный замер проёма. Заказчик измеряет проём самостоятельно и ошибается на 10–20 мм. Ворота не встают в проём.

Как правильно: Заказывайте выезд замерщика. Это бесплатно и исключает ошибки.

Ошибка 2. Экономия на классе огнестойкости. Заказчик выбирает EI 60 вместо EI 90, чтобы сэкономить. Приходит инспекция МЧС — выдаёт предписание.

Как правильно: Выбирайте класс, указанный в проектной документации.

Ошибка 3. Отказ от автоматики. Заказчик говорит: «Я буду закрывать ворота вручную». При пожаре у людей нет времени на ручные операции.

Как правильно: Автоматика — это обязательное условие для противопожарных ворот.

Ошибка 4. Заказ без сертификата. Некоторые компании предлагают ворота «с надписью EI 60» без сертификата.

Как правильно: Запросите сертификат соответствия до подписания договора.

Ошибка 5. Экономия на уплотнителях. Дешёвые уплотнители не герметизируют проём при пожаре, дым проходит через зазоры.

Как правильно: Используйте только сертифицированные терморасширяющиеся уплотнители.

Как купить огнеупорные подъемные ворота

Заказать противопожарные подъемные секционные ворота можно по следующей схеме:

1. Заявка. Оставьте заявку на сайте или позвоните нам.

2. Консультация. Менеджер уточнит предварительные требования.

3. Замер. Специалист выезжает на объект для точных расчётов.

4. Согласование. Подготовка коммерческого предложения с фиксированной ценой.

5. Договор и оплата. Подписание договора и внесение оплаты.

6. Изготовление. Производство ворот по индивидуальным размерам.

7. Доставка. Доставка на объект автотранспортом.

8. Монтаж. Установка силами квалифицированных специалистов.

9. Приёмка работ. Проверка работоспособности и получение документов.

Мы работаем по всей России. Выезд замерщика — бесплатный.

Рассчитать стоимость и вызвать замерщика

Для расчёта стоимости и вызова замерщика необходимо:

1. Заполнить форму обратной связи на сайте.

2. Указать размеры проёма и требуемый класс огнестойкости.

3. Сообщить о необходимости автоматики и дополнительных опций.

4. Указать адрес объекта для расчёта доставки.

Специалист свяжется с вами в течение рабочего дня для уточнения деталей и подготовки коммерческого предложения.
