Монтаж ворот в проемы сложной геометрии

Ваш проем не похож на правильный прямоугольник? Это не приговор, а повод для профессионального подхода. На рынке противопожарных конструкций сложился стереотип: противопожарные ворота и рольставни ставятся исключительно в ровные прямоугольные проемы. А что делать, если архитектор решил украсить здание аркой, или строители допустили отклонения по вертикали, или въезд расположен на наклонной рампе?

Ответ прост: обращаться к производителю, который не боится сложностей и умеет работать с геометрией любого уровня. Именно такие задачи мы в компании Firevorota решаем ежедневно на объектах в Казани и по всему Татарстану. Давайте разберемся, что такое «сложный проем», почему стандартные решения здесь не работают и как происходит монтаж в такие конструкции.

Какие проемы считаются «сложными» и почему это проблема

Начнем с того, что в идеальном мире все проемы имеют строгую прямоугольную форму с параллельными стенами и ровной притолокой. В реальности же, особенно на старых промышленных площадках или в зданиях с авторской архитектурой, мы сталкиваемся с самыми разными сюрпризами.

К категории сложных мы относим:

• Арочные и эллипсовидные проемы — верхняя часть имеет полукруглую или овальную форму. Стандартные прямоугольные ворота здесь просто невозможно установить без огромных зазоров, которые превращают противопожарную преграду в декоративную перегородку.
• Трапециевидные и косоугольные проемы — вертикальные линии стен не параллельны, или верхний край имеет сильный уклон относительно горизонтали. Часто встречается в зданиях с нестандартным перекрытием.
• Проемы с внутренними препятствиями — выступающие колонны, балки, технологические короба, вентиляционные шахты, расположенные прямо на пути движения полотна. Здесь нужно не просто установить ворота, а обойти препятствие, сохранив герметичность.
• Наклонные проемы — характерно для въездов на подземные парковки, рампы, здания с наклонной кровлей. Угол наклона может достигать 15–20 градусов, и стандартная вертикальная установка здесь исключена.
• Проемы с ограниченным пространством для монтажа — заниженная притолока, недостаточная глубина ниши для рольставней, близко расположенные коммуникации. Инженеру приходится буквально «втискивать» конструкцию, не теряя в функциональности.

Почему это проблема? Потому что большинство заводов работают по шаблонам. Их конвейер настроен на стандартные размеры. Запрос на нестандарт вызывает у менеджеров растерянность, а у инженеров — нежелание возиться с чертежами. Заказчику предлагают либо менять проем (что дорого и долго), либо мириться с негерметичностью (что недопустимо). Мы считаем такой подход непрофессиональным.

Чем опасна ошибка при монтаже в сложный проем

Монтаж противопожарных конструкций в нестандартный проем — это не вопрос эстетики. Это вопрос жизни и сохранности имущества. Ошибка здесь обходится слишком дорого.

Нарушение предела огнестойкости. Зазоры между полотном и стеной — это путь для дыма и пламени. При пожаре счет идет на минуты, и если через щель в 5–10 сантиметров огонь проникает в соседнее помещение, смысл установки ворот теряется полностью. Конструкция может иметь сертификат EI 90, но при неправильном монтаже в сложный проем ее реальная огнестойкость падает до EI 15–20.

Заклинивание полотна. Если направляющие установлены с перекосом относительно оси движения, ролики или цепной привод испытывают постоянную боковую нагрузку. Это приводит к заклиниванию в самый неподходящий момент. Представьте: пожар, автоматика дает сигнал на закрытие, а ворота встают на полпути, потому что геометрия проема не была учтена при установке.

Быстрый износ автоматики. Перекосы и неравномерная нагрузка на вал привода сокращают ресурс редуктора и двигателя в 2–3 раза. Вместо заявленных 10 лет работы система выходит из строя уже через 2–3 года. А так как это противопожарное оборудование, ремонт «на коленке» здесь невозможен — требуется полная замена привода с новым согласованием.

Отказ в страховой выплате. Это факт, о котором мало говорят. Страховые компании при расследовании причины пожара проверяют не только наличие противопожарного оборудования, но и правильность его монтажа. Если экспертиза выявит несоответствие геометрии установки или наличие зазоров, страховая компания имеет полное право отказать в возмещении ущерба. Ваша защита оказывается фикцией.

Технология монтажа от Firevorota для проемов любой сложности

Наш подход к сложной геометрии базируется на трех принципах: точный замер, индивидуальное проектирование, качественный монтаж. Мы не гадаем на глазок и не подгоняем напильником — мы инженеры.

Этап 1: Замер с лазерным сканированием
Вместо классической рулетки мы используем современные лазерные дальномеры и 3D-сканеры. Это позволяет получить не просто ширину и высоту в трех точках, а полноценную цифровую модель проема со всеми отклонениями, уклонами и выступами. Выезд замерщика на объект в Казани осуществляется бесплатно, и он фиксирует все параметры, включая материал стен, глубину проема и наличие скрытых коммуникаций.

Этап 2: Индивидуальное проектирование
На основе 3D-модели наши конструкторы разрабатывают уникальное решение. Для арочного проема — это гнутые направляющие профили, повторяющие радиус арки. Для трапеции — косой верхний край полотна и специальные переходные элементы. Для проемов с колоннами — разрезные направляющие и составные полотна. Каждый проект утверждается с заказчиком и рассчитывается на соответствие заявленному пределу огнестойкости.

Этап 3: Усиленная герметизация
В сложных проемах недостаточно стандартного уплотнителя. Мы используем комбинированную систему: терморасширяющиеся ленты (при нагревании увеличиваются в объеме и перекрывают микрощели), специальные угловые профили для сопряжения стен и направляющих, а также двухконтурные уплотнения на стыках полотен. В результате даже при сложной геометрии достигается паспортная герметичность.

Этап 4: Балансировка и настройка
Нестандартная геометрия создает неравномерную нагрузку на привод и подъемный механизм. Наши монтажники тщательно балансируют систему: регулируют пружины кручения, настраивают концевики, выставляют предельные положения точно в миллиметр. Только после 15–20 пробных циклов открытия-закрытия мы подписываем акт сдачи.

Специфика монтажа для разных типов продукции Firevorota

Каждый тип наших противопожарных конструкций требует своего подхода к сложной геометрии.

Противопожарные ворота (распашные, двустворчатые, откатные).
Здесь сложность возникает, когда стены проема непараллельны или пол имеет перепад высот. Для таких случаев мы разрабатываем индивидуальные опорные площадки и регулируемые монтажные пластины. При откатных воротах важно выровнять путь движения полотна по направляющему рельсу, что в условиях уклонов требует точной стяжки и дополнительных анкеров.

Противопожарные рольставни.

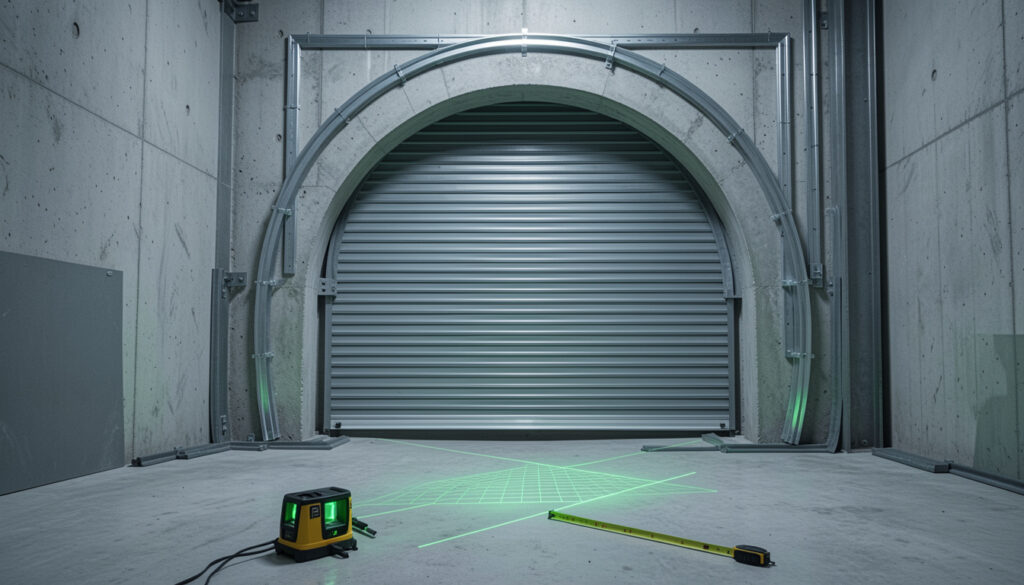

Арочный проем — классическая задача для рольставней. Мы изготавливаем направляющие шины, согнутые по заданному радиусу. Полотно рольставней компонуется из специальных ламелей, которые вписываются в криволинейную траекторию без зазоров. Важно: радиус гиба ограничен конструктивными особенностями, но большинство арочных проемов в промышленных зданиях мы успешно закрываем.

Противопожарные шторы.
Для проемов с наклонными перекрытиями или непрямоугольной верхней кромкой идеально подходят противопожарные шторы. Их короб монтируется с учетом угла наклона, а направляющие тросы натягиваются по криволинейной траектории. Штора заполняет проем даже при сложной конфигурации, так как полотно свободно обтекает препятствия.

Примеры из практики

Чтобы вы понимали масштаб задач, которые мы решаем, приведу два реальных примера с объектов в Казани.

Пример 1. Ангар с полукруглым въездом.
К нам обратился владелец складского комплекса в промышленной зоне Казани. Въездной проем имел явную арочную форму с радиусом около 4 метров. Требовалось установить противопожарные рольставни с пределом огнестойкости EI 60. Три другие компании отказались от заказа, ссылаясь на сложность гиба направляющих. Мы взялись: изготовили шины с радиусным гибом, подобрали ламели специальной конструкции, обеспечивающие плавный ход по дуге. Ворота работают идеально, герметичность подтверждена испытаниями.

Пример 2. Трапециевидный проем на складе подъездных путей.
Здесь стены проема были наклонены относительно друг друга на 7 градусов, а верхняя притолока имела уклон в 5 градусов. Решение — изготовление двустворчатых распашных ворот с косым верхним краем каждой створки, подогнанным под геометрию проема. Дополнительно установлены усиленные уплотнители и термозащитные экраны на стыках. Монтаж занял 4 дня вместо стандартного одного, но результат — идеальное примыкание и паспортный предел EI 90.

Что нужно знать заказчику перед вызовом монтажников

Если вы планируете установку противопожарных конструкций в нестандартный проем, вот несколько моментов, которые упростят процесс и сэкономят ваше время.

• Обеспечьте доступ к проему. Монтажникам нужно пространство для работы: минимум 3 метра перед проемом и по 1,5 метра с каждой стороны. Уберите мешающее оборудование и материалы.
• Подготовьте проектную документацию. Если есть архитектурные чертежи или обмерочные планы — предоставьте их нашим инженерам. Это ускорит проектирование и исключит ошибки.
• Учитывайте увеличение сроков. Изготовление конструкций для сложных проемов требует больше времени — от 7 до 12 рабочих дней вместо стандартных 3–5. Но это время окупается надежностью.
• Заказывайте монтаж у производителя. Это критично! Когда вы покупаете ворота у одной компании, а монтаж заказываете у другой, в случае проблем сложно доказать, кто допустил ошибку. Мы в Firevorota отвечаем за конструкцию, монтаж и настройку — гарантия распространяется на всё в комплексе.

Заключение

Сложный проем — это не повод отказываться от качественной противопожарной защиты. Это повод для профессионального подхода и индивидуальных инженерных решений. Компания Firevorota имеет опыт, технологии и оборудование, чтобы установить противопожарные ворота, рольставни или шторы в проемы любой геометрии: арочные, трапециевидные, наклонные, с выступами и ограниченным пространством.

Мы базируемся в Казани и работаем по всей Республике Татарстан. Выезд замерщика на ваш объект — бесплатный. Мы сделаем точный обмер, предложим оптимальное решение и выполним монтаж с гарантией, что ваши ворота сработают штатно в любой ситуации.
