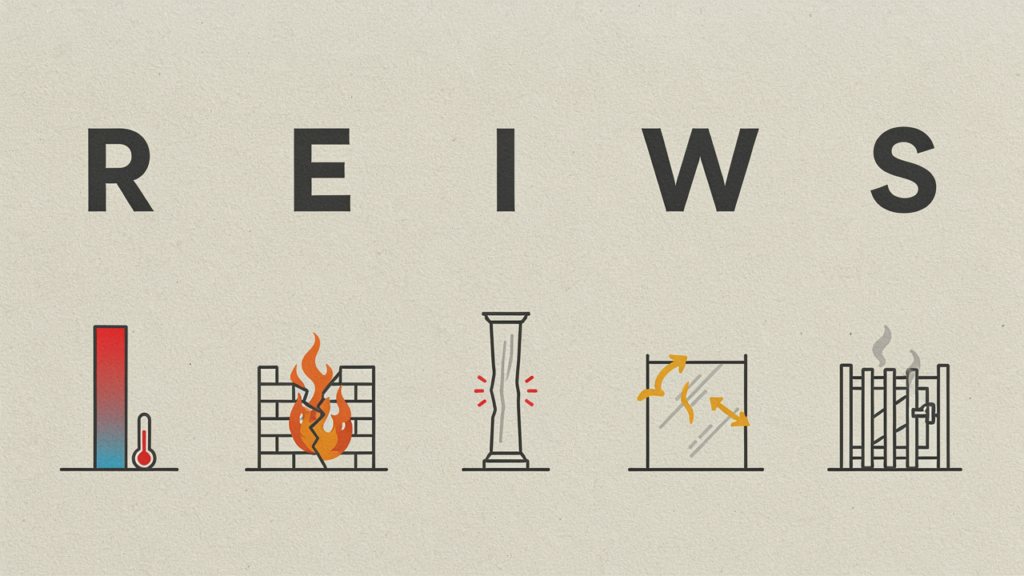

В маркировке предела огнестойкости каждая буква — это конкретное предельное состояние, которое фиксируют в огневой печи. R, E, I, W, S не взаимозаменяемы: одни относятся к несущим конструкциям, другие — к заполнению проёмов, третьи встречаются только у светопрозрачных элементов. Если путать буквы, можно поставить в проект не тот класс и получить замечание от экспертизы. Ниже — что означает каждая, чем подтверждается и для чего применяется.
Набор буквенных обозначений предельных состояний задан ГОСТ 30247.0 и ГОСТ 30247.1. Первый — общие требования к методам испытаний, второй — методы испытаний несущих и ограждающих конструкций. Маркировка строится по одной логике: буква — вид потери, цифра — время в минутах до наступления этого состояния.
R 120 означает, что конструкция теряет несущую способность не раньше 120 минут. EI 60 — целостность и теплоизоляцию не раньше 60. Комбинации букв складываются по тому, какие параметры нормируются для конкретного типа конструкции.
Несущая способность — это способность конструкции держать нагрузку. У колонны — вертикальную, у балки — изгибающую, у стены — собственную массу и приложенные усилия.
Предельное состояние R наступает, когда конструкция обрушается либо когда деформации или скорость нарастания деформаций достигают значений, при которых дальнейшая эксплуатация невозможна. Для вертикальных конструкций критерий — обрушение, для горизонтальных — прогиб выше нормируемого или скорость прогиба.
R нормируется только у несущих элементов: колонн, балок, ригелей, ферм, несущих стен. У ворот, дверей и другого заполнения проёмов буквы R в маркировке нет — они не несут нагрузку от здания.
Пример маркировки: REI 120 — колонна или несущая стена, которая держит нагрузку, не пропускает пламя и не прогревается выше нормы в течение 120 минут.
E — это про сквозные трещины. Предельное состояние наступает, когда через конструкцию начинают проходить пламя или продукты горения. Признак фиксируют двумя способами: щуп диаметром 6 мм, который проходит в зазор, либо ватный тампон, поднесённый к трещине, который воспламеняется от выходящих газов.
E нормируется у всего, что разделяет две зоны по огню: стены, перегородки, перекрытия, двери, ворота, люки, шторы, экраны, окна.
Именно E — первый параметр, по которому «валится» большинство конструкций. Металл греется, полотно деформируется, притвор расходится, и через зазор идёт дым. Толщина стали сама по себе E не обеспечивает: работают узлы примыкания и терморасширяющиеся уплотнители.
I — это про нагрев холодной поверхности. Пока E отвечает за то, чтобы через конструкцию не прошло пламя, I отвечает за то, чтобы с другой стороны не стало слишком горячо. Норматив фиксирует три порога: средний рост температуры более чем на 140 °C, рост в любой точке более чем на 180 °C, либо абсолютная температура выше 220 °C независимо от начальной.
Если конструкция держит E, но теряет I, в маркировке остаётся только E. Например, противопожарные окна первого типа маркируются E 60: через них не пройдёт пламя, но поверхность со временем прогреется.
Для ворот и дверей в противопожарных преградах нормируется именно EI — целостность плюс теплоизоляция. Без I горячая поверхность с обратной стороны может воспламенить предметы в защищаемом помещении, даже если само полотно не прогорело.
W — это про лучистое тепло. Предельное состояние наступает, когда плотность теплового потока на нормируемом расстоянии от необогреваемой поверхности превышает допустимую величину. Простыми словами: конструкция может не пропускать пламя и не прогреваться критично, но от неё исходит столько тепла, что находиться рядом или хранить что-то вплотную нельзя.
W нормируется у светопрозрачных элементов: перегородок со стеклом, остеклённых дверей, окон. Двери с остеклением более 25 % площади в таблице 24 ФЗ-123 маркируются EIW 60, а не EI 60. Буква W здесь — не «дополнение», а обязательное условие.
Для глухих ворот W не применяется: сплошное полотно лучистый поток в нормируемых объёмах не создаёт.
S — это про дым и газы. Предельное состояние фиксируется по проникновению продуктов горения через неплотности и зазоры. Конструкция может держать E и I, но пропускать дым, если притвор негерметичен или уплотнитель теряет свойства при нагреве.
S нормируется у дымогазонепроницаемых дверей и ворот, которые разделяют зоны дымоудаления или защищают пути эвакуации. Такие конструкции маркируются EIS 60: целостность, теплоизоляция, дымогазонепроницаемость не менее 60 минут.
Полный набор для заполнения проёмов со стеклом и требованием по дыму — EIWS 60. Каждая буква добавляет отдельный параметр, который проверяется отдельным прибором или методом.
Для проектировщика буквы в маркировке — это не «набор для красоты», а прямая привязка к таблице 24 ФЗ-123. Заполнение проёмов в противопожарных преградах 1-го типа нормируется как EI 60, для остеклённых более 25 % — как EIW 60, для дымогазонепроницаемых — как EIS 60.
Для снабженца каждая добавленная буква — это конструктивное усложнение: уплотнители, напыление, герметизация. Ворота EIS 60 дороже EI 60, а EIW 60 дороже EI 60 за счёт остекления и его защиты.
Для СОТа ключевое — сверить маркировку в сертификате с проектом. Если в проекте стоит EI 60, а сертификат декларирует только E 60 — это разные конструкции, и при проверке такое расхождение фиксируется как несоответствие.
Когда подбираете ворота под проект, смотрите в каталоге противопожарных ворот: у каждой модели указан полный набор букв и время. Для нестандартных узлов примыкания и проёмов с дополнительными требованиями — отдельный расчёт, потому что W и S не «добавляются» автоматически к базовой конструкции, а обеспечиваются конкретными решениями.
