Противопожарные подъемно секционные ворота с калиткой

Конструкция и материалы

Противопожарные подъемно-секционные ворота состоят из полотна, собранного из сэндвич-панелей, которые соединены между собой шарнирными петлями. При открывании панели перемещаются по направляющим, установленным по бокам проема, и уходят под потолок, что обеспечивает максимальную экономию пространства перед проемом.

Каждая панель представляет собой двухслойную стальную обшивку с внутренним заполнением из негорючей минеральной ваты. Внутренний наполнитель обеспечивает высокие теплоизолирующие свойства и соответствует требованиям пожарной безопасности. Толщина панелей составляет от 40 до 60 миллиметров в зависимости от класса огнестойкости и требований заказчика.

По периметру полотна устанавливается терморасширяющаяся лента, которая при нагреве до температуры 150 градусов Цельсия вспенивается и герметизирует зазоры между панелями и направляющими, предотвращая проникновение дыма и пламени. В направляющих предусмотрен уплотняющий лепесток, который дополнительно препятствует проникновению дыма в штатном режиме эксплуатации.

Наружная поверхность панелей покрывается порошковой полимерной краской с антикоррозийными свойствами. Цвет покрытия выбирается по шкале RAL в соответствии с требованиями заказчика и дизайн-проектом объекта. Стандартное исполнение — серый или графитовый цвет, наиболее устойчивый к механическим повреждениям и атмосферным воздействиям.

Классы огнестойкости

Противопожарные подъемно-секционные ворота производятся в двух основных классах огнестойкости, каждый из которых применяется на объектах разной категории.

Класс EI60 гарантирует сохранение целостности и теплоизолирующей способности в течение 60 минут прямого воздействия пламени. Такие ворота устанавливаются на складах горючих материалов, в производственных цехах с невысокой пожарной нагрузкой, а также в логистических центрах средней площади. Класс EI60 является экономически обоснованным решением для большинства промышленных объектов.

Класс EI90 обеспечивает защиту на протяжении 90 минут и востребован на объектах с постоянным пребыванием людей: торговые и развлекательные центры, административные здания, медицинские учреждения и учебные заведения. Дополнительное время позволяет провести эвакуацию персонала и посетителей в штатном режиме и дождаться прибытия пожарных подразделений.

Обозначение EI расшифровывается следующим образом: буква E обозначает потерю целостности, I — потерю теплоизолирующей способности. Цифра указывает время в минутах, в течение которого конструкция сохраняет обе функции. Выбор класса определяется категорией помещения по пожарной опасности и требованиями проектной документации.

Оба класса подтверждены сертификатами соответствия требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 043/2017. Огневые испытания проводятся в аккредитованных лабораториях по методикам ГОСТ Р 53307, где образцы подвергаются воздействию стандартного температурного режима, моделирующего реальные условия пожара.

Калитка в полотне ворот

Калитка, встроенная в полотно подъемно-секционных ворот, представляет собой отдельную дверную секцию, интегрированную в одну из панелей. Она предназначена для экстренной эвакуации персонала при пожаре, а также для штатного прохода в рабочее время без необходимости подъема основных створок ворот.

Калитка может быть выполнена в нескольких исполнениях в зависимости от требований объекта. Исполнение с порогом предполагает наличие нижней опорной планки, обеспечивающей герметичность прилегания. Исполнение без порога удобно для объектов с повышенными требованиями к доступности — например, для перемещения тележек или инвалидных колясок.

Ручка калитки выполняется в исполнении «антипаника» для эвакуационных выходов: она открывается нажатием изнутри, что позволяет быстро покинуть помещение даже в условиях ограниченной видимости и паники. Снаружи калитка открывается ключом, что обеспечивает защиту от несанкционированного доступа.

Для обеспечения плавного и бесшумного закрывания калитка оснащается доводчиком высокого качества. Доводчик предотвращает хлопанье двери, обеспечивает герметичное прилегание и соответствует требованиям пожарной безопасности. По периметру калитки устанавливаются терморасширяющиеся уплотнители, не нарушающие общую огнестойкость конструкции.

Важно отметить, что калитка сертифицирована как часть общего изделия и не снижает класс огнестойкости основных ворот. Наличие калитки подтверждено протоколами огневых испытаний, что исключает замечания со стороны инспекции государственного пожарного надзора.

Преимущества подъемно-секционных ворот

Подъемно-секционные ворота обладают рядом преимуществ, которые делают их оптимальным выбором для широкого спектра объектов.

Экономия пространства — ключевое преимущество секционных ворот. Полотно поднимается вертикально вверх по направляющим и уходит под потолок, не требуя свободного пространства перед проемом. Это особенно важно в стесненных условиях, где невозможно установить распашные ворота.

Надежность и термоизоляция обеспечиваются использованием сэндвич-панелей с негорючим наполнителем из минеральной ваты. Высокая плотность наполнителя гарантирует сохранение теплоизолирующих свойств в течение всего срока службы.

Автоматизация ворот возможна с помощью электропривода, который обеспечивает дистанционное управление с кнопочного поста или радиопультов. При возникновении пожара ворота автоматически закрываются по сигналу от системы пожарной сигнализации, подключенной через сухой контакт.

Аварийное ручное открывание предусмотрено на случай отключения электроэнергии. Специальный механизм позволяет отсоединить редуктор и поднять полотно вручную, что обеспечивает доступ аварийных служб в экстренных ситуациях.

Дополнительные опции

Для расширения функциональности противопожарных подъемно-секционных ворот доступен ряд дополнительных опций, которые заказываются отдельно.

Противопожарный люк представляет собой небольшое окно в полотне ворот, предназначенное для прокладки пожарных рукавов и других коммуникаций. Люк оснащается терморасширяющимися уплотнителями, не нарушающими огнестойкость конструкции.

Остекление полотна позволяет обеспечить визуальный контроль за пространством за воротами без их открывания. Остекление выполняется из термостойкого стекла, сохраняющего прозрачность при нагреве.

Автоматика с электроприводом обеспечивает дистанционное открывание и закрывание створок с помощью кнопочного поста или радиопультов. Привод подключается к системе пожарной сигнализации здания, что обеспечивает автоматическое закрывание при пожаре.

Окраска по шкале RAL позволяет выбрать любой цвет покрытия в соответствии с дизайн-проектом объекта. Доступны все цвета палитры RAL Classic.

Сертификация

Противопожарные подъемно-секционные ворота с калиткой имеют полный пакет разрешительной документации, подтверждающей их соответствие требованиям пожарной безопасности.

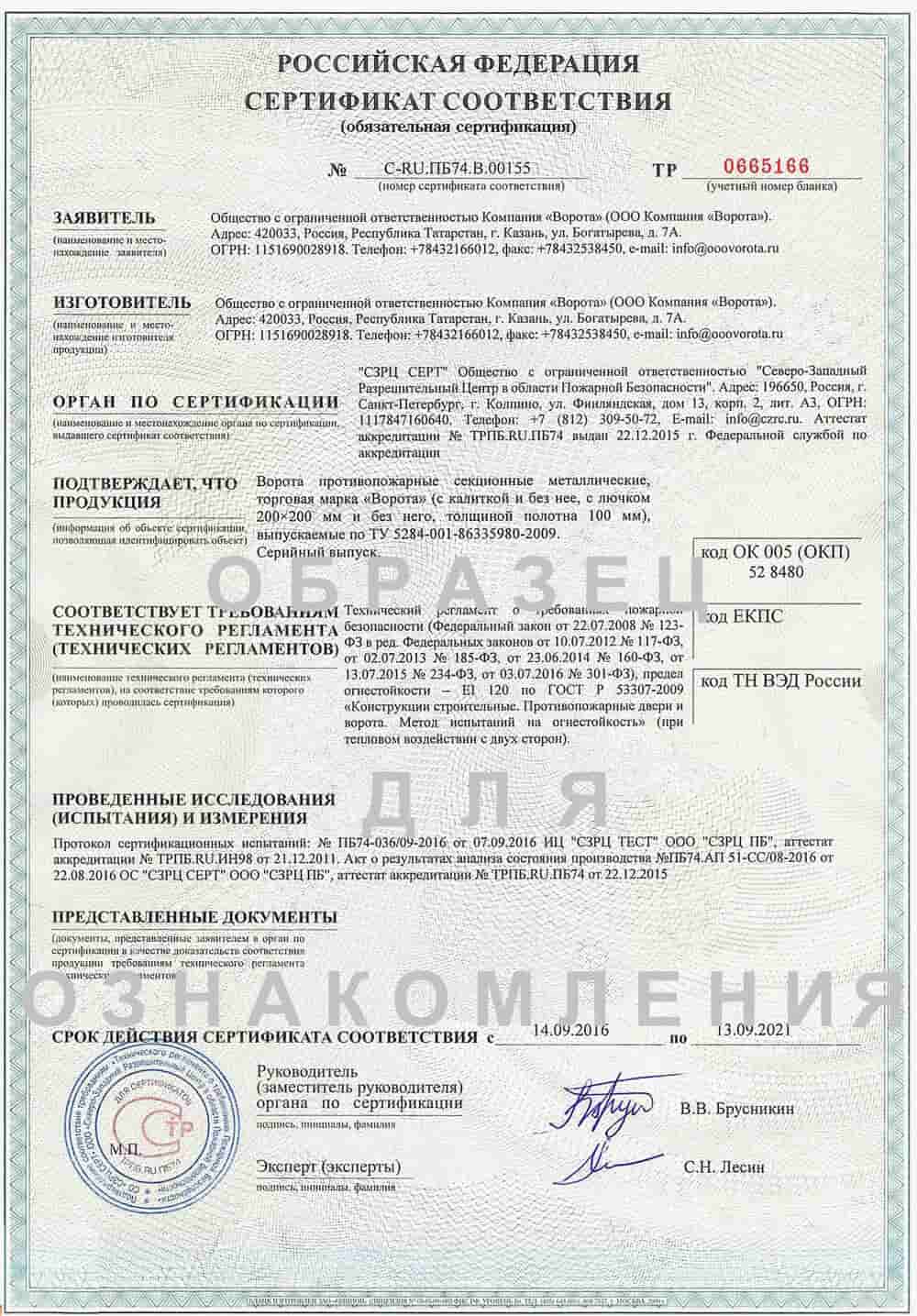

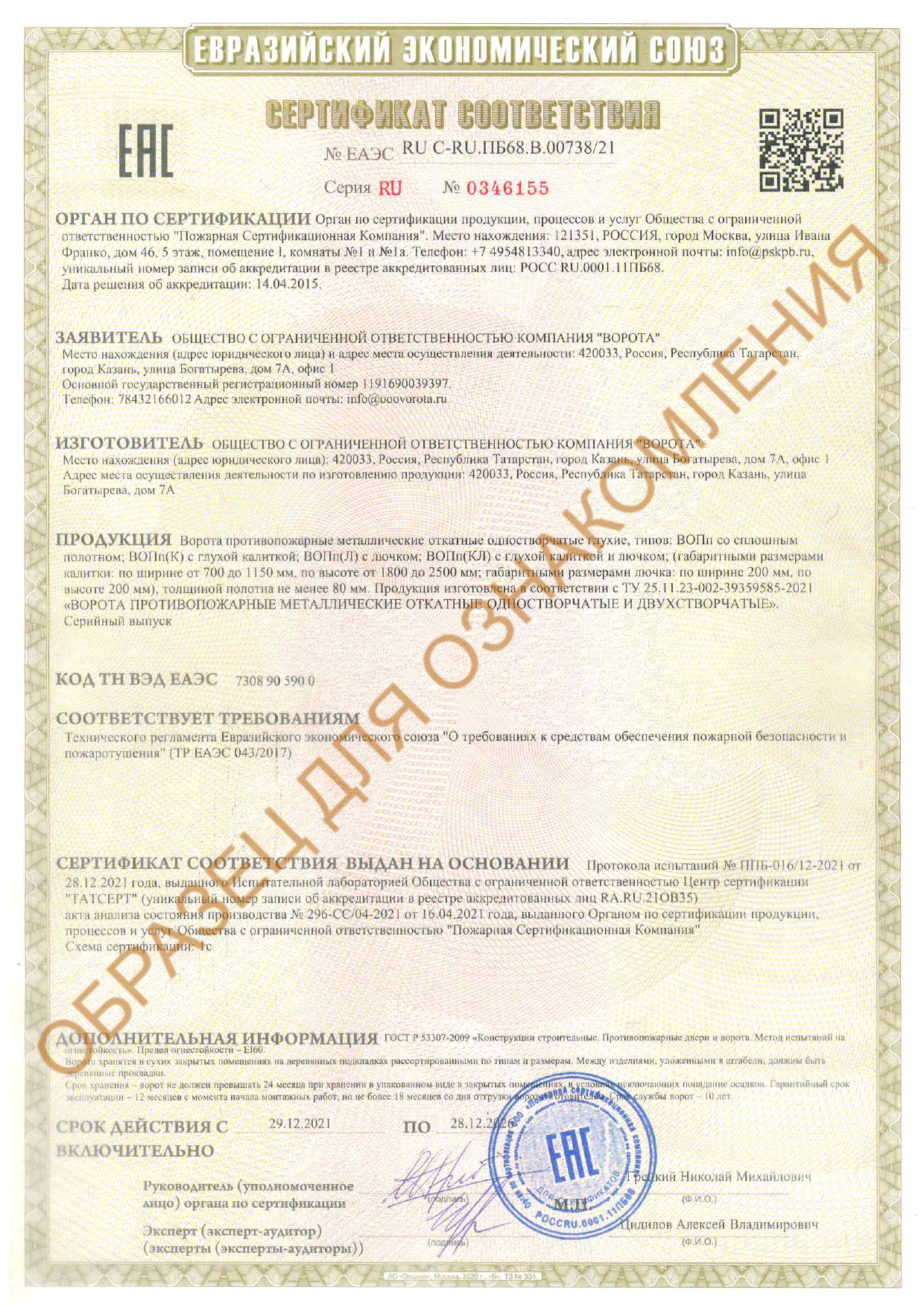

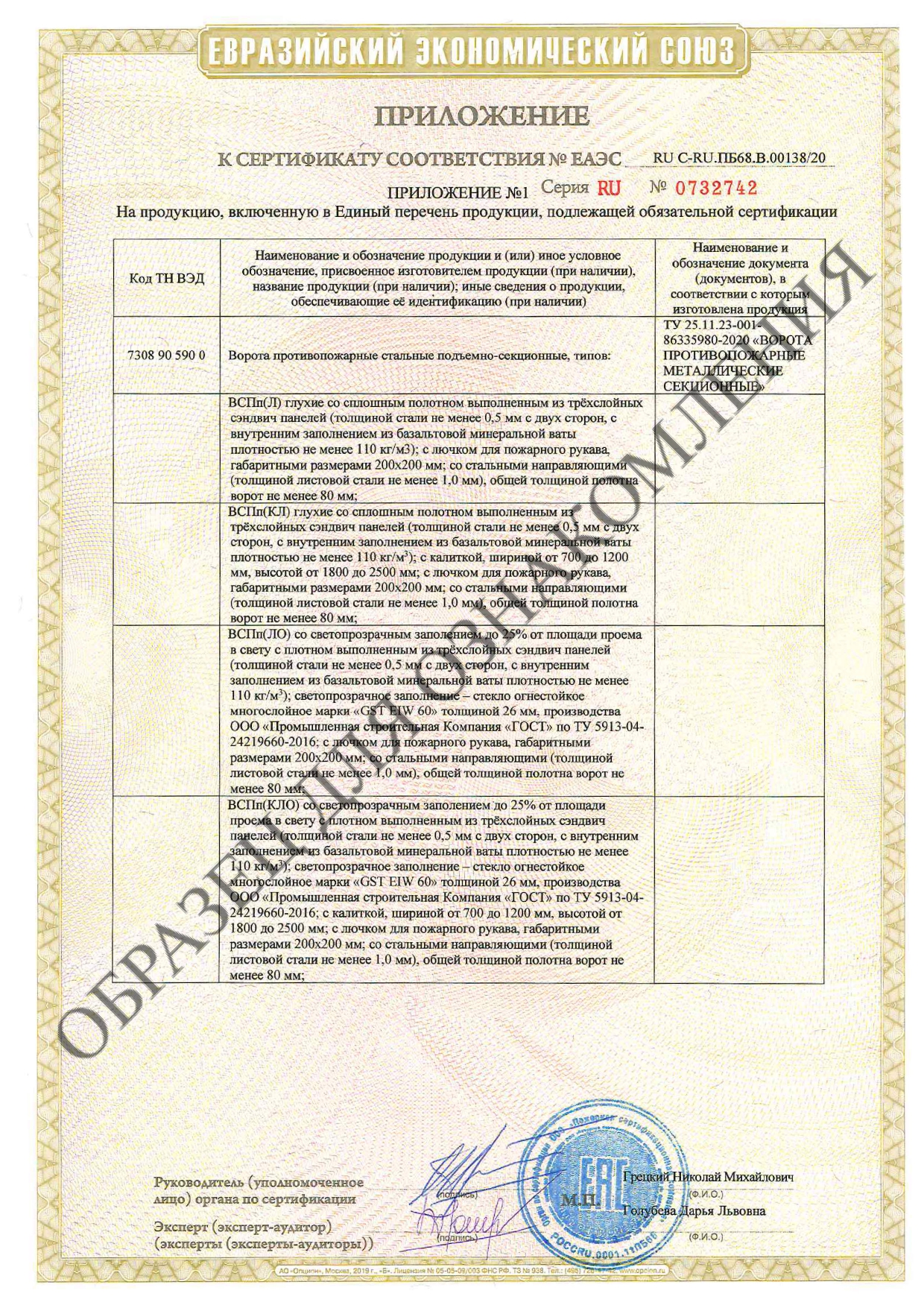

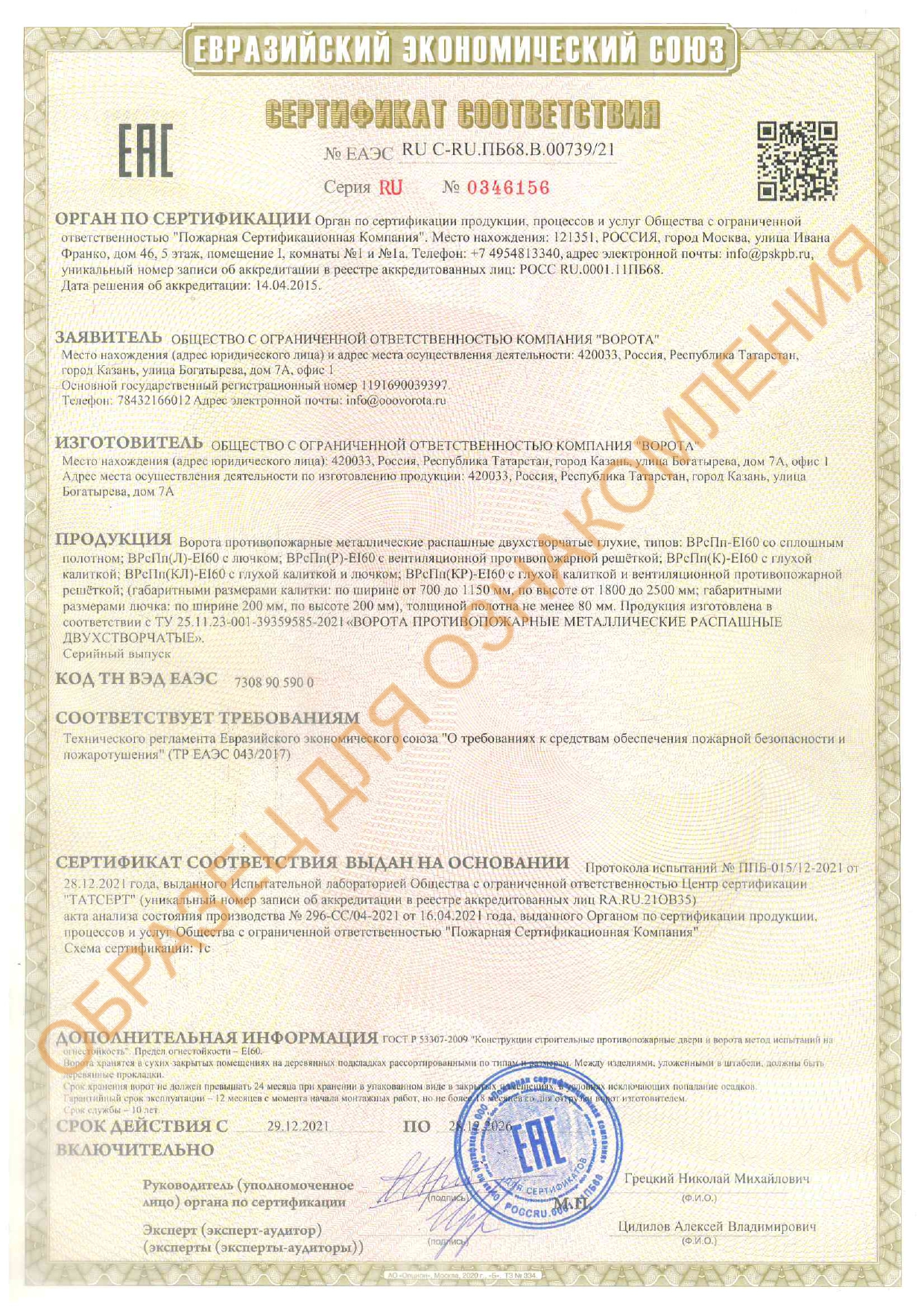

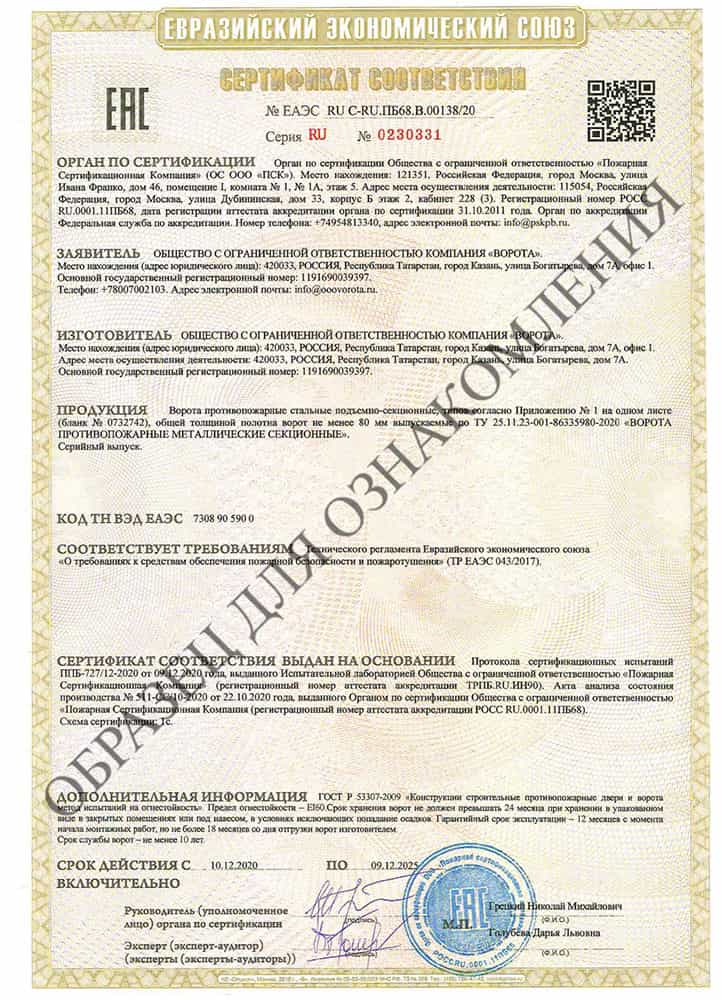

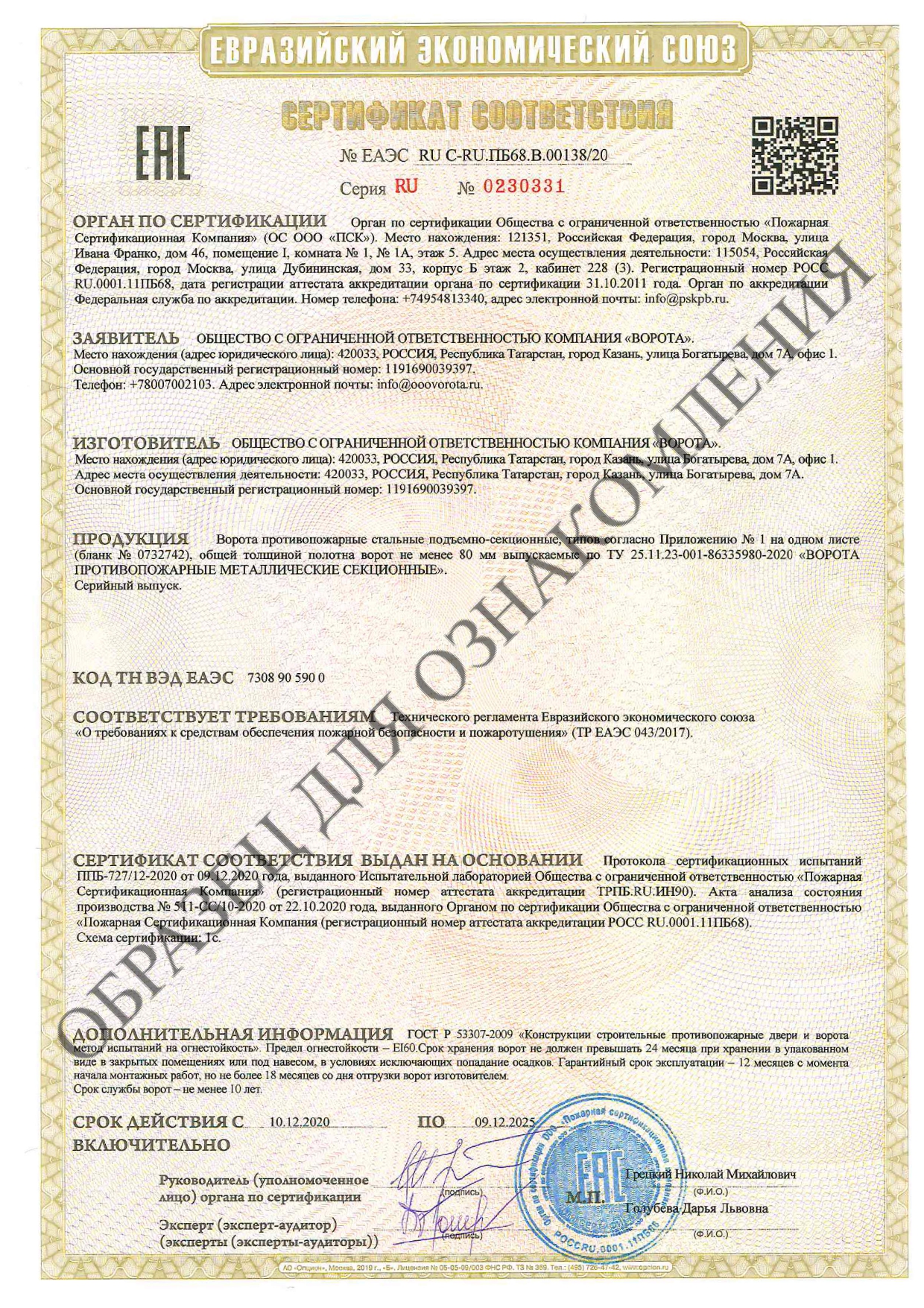

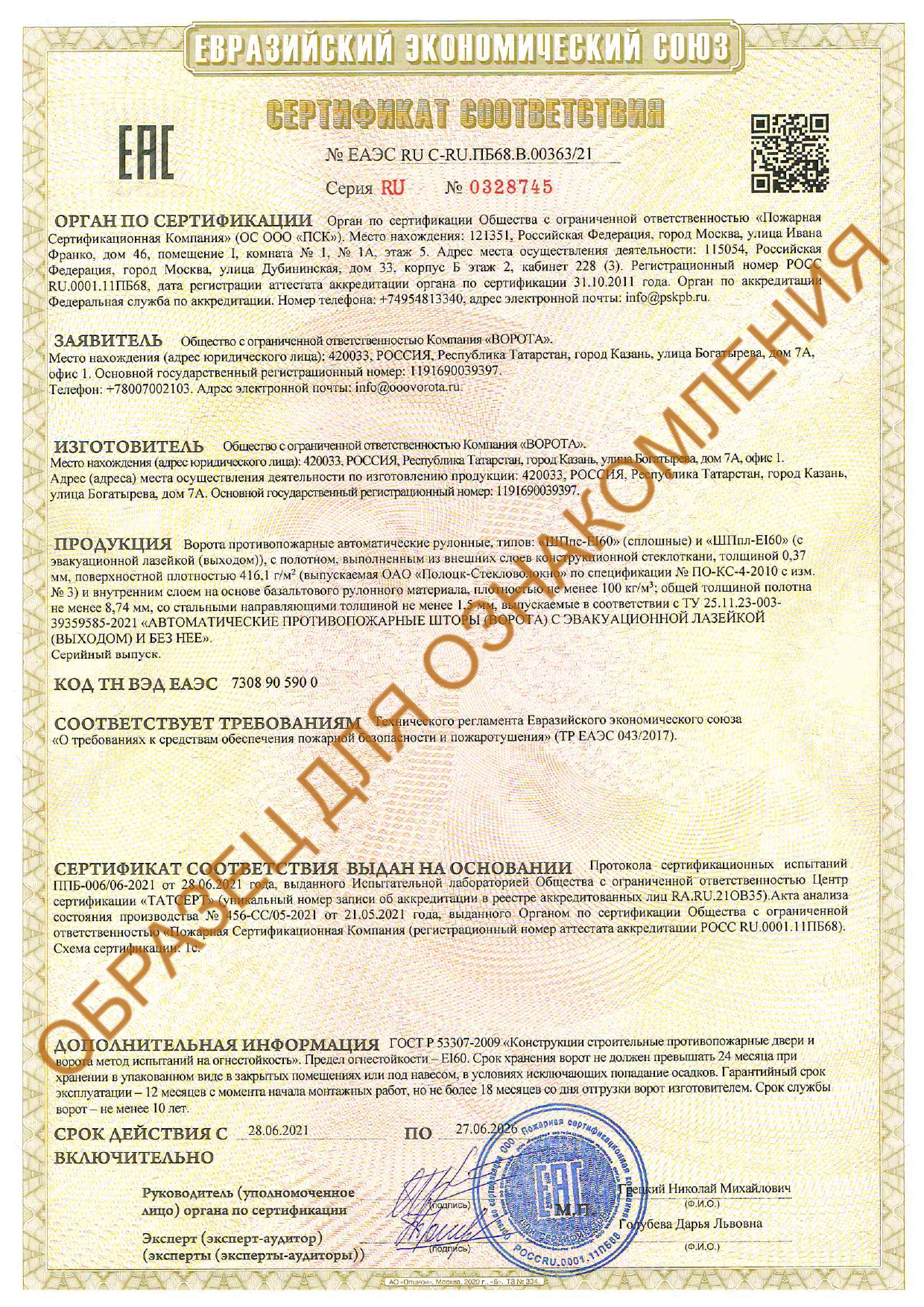

Основной документ — сертификат соответствия требованиям технического регламента Евразийского экономического союза ТР ЕАЭС 043/2017. Сертификат выдан на модели с калиткой, что подтверждает сохранение огнестойкости конструкции при наличии встроенной двери.

Кроме сертификата, на каждую партию ворот предоставляются протоколы огневых испытаний, проведенных в аккредитованных лабораториях. Протоколы содержат информацию о фактическом времени сопротивления огню, температурном режиме испытаний и результатах измерений теплоизолирующей способности.

Дополнительно предоставляется паспорт изделия с указанием всех технических характеристик, комплектации и условий эксплуатации. Для ворот, поставляемых с автоматикой, прилагаются сертификаты на привод и блок управления.

Все документы действительны на территории Российской Федерации и принимаются инспекцией государственного пожарного надзора без дополнительных запросов. Наличие полного пакета документации гарантирует беспроблемную сдачу объекта в эксплуатацию и прохождение плановых проверок.

Сферы применения

Противопожарные подъемно-секционные ворота с калиткой востребованы на объектах, где требуется сочетание экономии пространства и надежной противопожарной защиты.

Торговые центры и магазины используют такие ворота для разделения пожарных отсеков при сохранении высокой пропускной способности для посетителей и транспорта. Калитка обеспечивает возможность эвакуации персонала без подъема основных створок.

Складские и логистические центры монтируют ворота на проемах между складскими зонами с интенсивным движением погрузчиков и грузового транспорта. Подъем полотна вверх позволяет использовать пространство перед проемом максимально эффективно.

Паркинги и автостоянки устанавливают ворота на въездных группах и между этажами, где требуется быстрое перекрытие при пожаре и при этом необходимо сохранить удобство заезда и выезда транспорта.

Производственные цеха используют ворота для разделения участков с разной категорией пожарной опасности. Калитка позволяет быстро покинуть помещение при пожаре, не дожидаясь подъема основных створок.

Общественные здания — офисы, медицинские учреждения, учебные заведения — устанавливают ворота с калиткой для обеспечения эвакуационных выходов в соответствии с требованиями пожарной безопасности.

Преимущества производства в Казани

Работа с заводом-изготовителем в Казани дает заказчикам из Республики Татарстан ряд значимых преимуществ.

Первое — полный цикл производства. Мы выполняем все этапы: от проектирования и раскроя металла до сборки панелей, установки калитки и монтажа автоматики. Это обеспечивает контроль качества на каждом этапе и сокращает сроки изготовления.

Второе — прямые цены. Отсутствие посредников позволяет предлагать продукцию по стоимости на 15-20 процентов ниже, чем у поставщиков из других регионов, при сопоставимом качестве и комплектации. Ориентировочная стоимость составляет от 18 500 рублей за квадратный метр полотна.

Третье — оперативная техническая поддержка. Замерщик выезжает на объект в Казани или в любом районе республики в согласованное время. Монтажные бригады работают по графику, согласованному с заказчиком. В случае гарантийных случаев или необходимости сервисного обслуживания наши специалисты находятся в том же часовом поясе и приезжают на вызов в кратчайшие сроки.

Четвертое — срок изготовления от 5 до 10 рабочих дней в зависимости от сложности заказа и габаритов ворот. Индивидуальные размеры не увеличивают стоимость и не требуют дополнительных согласований.

Пятое — полный пакет сертификатов. Мы предоставляем сертификаты соответствия ТР ЕАЭС 043/2017, протоколы огневых испытаний, паспорта изделий и исполнительную документацию, необходимую для сдачи объекта в эксплуатацию.

На все изделия предоставляется гарантия на механическую часть, калитку, автоматику и комплектующие. При наступлении страхового случая мы оперативно производим ремонт или замену деталей в рамках гарантийных обязательств.

Как заказать противопожарные подъемно-секционные ворота с калиткой

Процесс заказа начинается с заполнения опросного листа, в котором указываются ширина и высота проема, класс огнестойкости, тип калитки (с порогом или без) и тип автоматики. На основании этих данных наши инженеры подготавливают чертеж общего вида с указанием всех узлов и крепежных элементов.

Следующий этап — выезд замерщика на объект для уточнения геометрии проема, состояния несущих конструкций и согласования точек крепления направляющих. По итогам замера формируется финальная спецификация с точными размерами каждого элемента, включая калитку.

После подписания договора и внесения предоплаты начинается производство. Все этапы выполняются в одном цехе, что гарантирует стабильное качество. По завершении изготовления изделие проходит контроль на заводском стенде: проверяются геометрия панелей, работа направляющих, герметичность калитки и функционирование автоматики.

Готовые ворота доставляются автотранспортом по всей территории России. При необходимости организуется монтаж силами наших бригад с применением специализированного инструмента и оснастки.

Для получения консультации по подбору ворот, предварительного расчета стоимости или заказа выезда замерщика оставьте заявку на сайте или свяжитесь с нашим отделом продаж. Мы подготовим коммерческое предложение с учетом всех ваших требований и сроков строительства.
