При пожаре люди гибнут не от огня. Основная причина — продукты горения: дым, угарный газ, потеря видимости на путях эвакуации. Через минуту после возгорания коридор может быть заполнен дымом настолько, что выйти из здания без противогаза невозможно. Система противодымной защиты решает две задачи одновременно: убирает дым из очага и не даёт ему распространиться на пути эвакуации. Ниже — как она устроена и на что смотреть при проектировании и приёмке.
Противодымная защита — это комплекс технических средств, который при пожаре обеспечивает незадымление путей эвакуации и удаление продуктов горения из помещения, где возник очаг. Требования к ней установлены статьёй 56 ФЗ-123 и СП 7.13130 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
Система противодымной защиты не работает в одиночку. Она связана с пожарной сигнализацией, системой оповещения, противодымными дверями и воротами, автоматикой отключения общеобменной вентиляции. Если хотя бы один элемент не срабатывает при пожаре, вся система теряет смысл.
Ключевое отличие противодымной защиты от обычной вентиляции: она включается не для комфорта, а по сигналу от системы пожарной сигнализации и должна работать в условиях, при которых обычные вентиляторы выходят из строя — при температуре дымовых газов до 400 °С и выше.

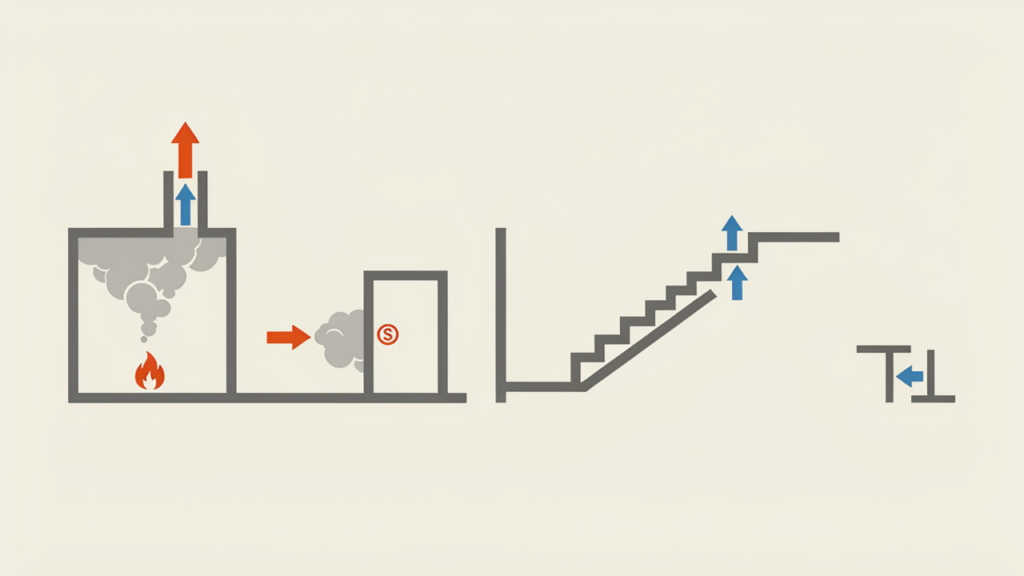

Противодымная защита работает по трём независимым принципам. На объекте они обычно комбинируются.
Дымоудаление. Удаление дыма непосредственно из помещения, где возник пожар, или из коридора. Задача — не дать продуктам горения накопиться в зоне, где находятся люди, и снизить давление в помещении, чтобы дым не выдавливался в соседние зоны.
Подпор воздуха. Подача чистого воздуха в защищаемые зоны: лестничные клетки, тамбур-шлюзы, шахты лифтов, коридоры на путях эвакуации. Задача — создать избыточное давление, которое не пустит дым внутрь. Это не «вентиляция для свежего воздуха», а воздушный барьер.
Компенсация. При удалении дыма из помещения там образуется разрежение, и дым начинает подсасываться из соседних зон. Чтобы этого не происходило, система дымоудаления обязательно комплектуется притоком компенсирующего воздуха. Без компенсации дымоудаление работает вхолостую или даже ухудшает ситуацию.
По способу создания тяги дымоудаление делится на два вида.
Естественное дымоудаление работает за счёт перепада давления и температуры: дымовые газы поднимаются вверх и выходят через дымовые люки, фонари, шахты, открываемые автоматически. Такая система проще, не требует электропитания для вентилятора, но зависит от высоты здания и температуры наружного воздуха. Естественное дымоудаление применяется в зданиях небольшой высоты, в одноэтажных производственных цехах, в атриумах с верхними световыми фонарями.
Механическое дымоудаление работает за счёт вентиляторов дымоудаления, которые принудительно вытягивают дым по воздуховодам через дымоприёмные устройства. Такая система не зависит от высоты здания и погоды, но требует:
Механическое дымоудаление применяется в зданиях повышенной этажности, в подземных паркингах, в торговых центрах, в производственных зданиях с большой площадью помещений.
Отдельно нормируется подпор воздуха на путях эвакуации. Это подача наружного воздуха в защищаемый объём с избыточным давлением, которое не даёт дыму проникнуть внутрь.
Защищаемые зоны, куда нормируется подпор:
Подпор создаётся приточными вентиляторами, которые подают воздух через воздуховоды и клапаны. Управление подпором автоматическое — по сигналу от пожарной сигнализации. Ключевой параметр — избыточное давление в защищаемом объёме. Если оно слишком маленькое — дым проникнет внутрь. Если слишком большое — двери на путях эвакуации не открыть физически. Поэтому в системе предусматриваются клапаны избыточного давления, которые сбрасывают часть воздуха при превышении нормируемого перепада.
Противодымная защита — это не только вентиляция. Заполнение проёмов в противопожарных преградах на путях эвакуации нормируется отдельно по признаку S — потеря дымогазонепроницаемости. Двери и ворота с этим признаком маркируются EIS 60 или EIS 90 и удерживают не только пламя и тепло, но и продукты горения.
Разница между EI 60 и EIS 60 принципиальная. Конструкция EI 60 держит целостность и теплоизоляцию, но не нормируется по проникновению дыма через неплотности притвора. EIS 60 дополнительно проходит испытание на дымогазонепроницаемость: через закрытую конструкцию при нормируемом перепаде давления дым не проникает в защищаемую зону.
Для объектов с противодымной защитой механического типа, где в защищаемых зонах создаётся избыточное давление, именно S обеспечивает работоспособность системы. Если в проёме стоит EI 60 без S, при пожаре дым пойдёт через неплотности, и подпор не поможет.
При проверке системы противодымной защиты смотрят не на наличие оборудования, а на её работоспособность в связке.
Автоматика. Система должна запускаться автоматически по сигналу от пожарной сигнализации. Ручной запуск — резервный способ. Если система включается только вручную или с задержкой, это нарушение.
Связка с вентиляцией. При пожаре общеобменная вентиляция должна отключаться, а противодымная — включаться. Автоматические устройства отключения общеобменной вентиляции и кондиционирования при пожаре входят в перечень мероприятий, которые фиксируются в журнале эксплуатации систем противопожарной защиты.
Периодичность проверок. Проверка огнезадерживающих устройств в воздуховодах, устройств блокировки вентиляционных систем с автоматическими установками пожарной сигнализации, автоматических устройств отключения общеобменной вентиляции — в соответствии с технической документацией изготовителя. Очистка вентиляционных камер, циклонов, фильтров и воздуховодов от горючих отходов — не реже 1 раза в год.
Заполнение проёмов. Двери и ворота на путях эвакуации в защищаемых зонах должны соответствовать проекту по пределу огнестойкости и признаку S. Если в проекте стоит EIS 60, а по факту установлена EI 60 — несоответствие.
Подпор. Проверяется фактический перепад давления в защищаемом объёме при работающей системе. Если давление ниже нормируемого — дым проникнет. Если выше — двери не открыть.
Дымоудаление без компенсации. Система удаляет дым, но не подаёт компенсирующий воздух. В помещении создаётся разрежение, дым подсасывается из соседних зон. Формально дымоудаление есть, фактически оно не работает.
Подпор без клапанов избыточного давления. Приточный вентилятор подаёт воздух, давление в лестничной клетке растёт до значений, при которых двери не открыть. Эвакуация блокируется — та же проблема, что и от дыма.
Заполнение проёмов без признака S. В проекте системы с подпором, но в проёмах стоят двери EI 60 без дымогазонепроницаемости. Дым пройдёт через неплотности, подпор не удержит.
Отсутствие связи с общеобменной вентиляцией. При пожаре общеобменная вентиляция продолжает работать и подаёт дым в соседние помещения. Автоматика отключения не заложена в проект.
Разные системы без единого управления. Дымоудаление, подпор, отключение вентиляции, разблокировка ворот — всё это должно управляться из одной точки по единому сигналу от пожарной сигнализации. Если системы живут каждая своей жизнью, при пожаре сработает не то или не в том порядке.
Для проектировщика противодымная защита — это не раздел ОВ, а часть системы противопожарной защиты. Её параметры увязываются с планировкой, с путями эвакуации, с заполнением проёмов и с автоматикой. Если проект системы разработан отдельно от архитектурных решений и от раздела пожарной безопасности, при экспертизе это вылезет.
Для снабженца ключевой вопрос — соответствует ли закупаемое заполнение проёмов проекту. Если в спецификации указано EIS 60, а поставщик предлагает EI 60, конструкция не подходит: дымогазонепроницаемость — отдельный параметр, подтверждаемый отдельным испытанием.
Для СОТа — три точки контроля: работоспособность систем при проверках, заполнение журнала эксплуатации и соответствие фактического состояния проектным решениям.
Если в проекте предусмотрены дымогазонепроницаемые заполнения проёмов, смотрите в каталоге противопожарных ворот: у каждой модели указан не только предел огнестойкости, но и наличие признака S. Для нестандартных проёмов и узлов примыкания оставляйте заявку: проверим, какие решения подойдут под вашу систему противодымной защиты.
